[創意百寶箱 EP23] 仿真自行車！回味經典的童年回憶！

大家好，我是樹懶老師！在這個系列中，樹懶老師將會分享一些積木創作，有些可能是複雜的機關設計，有些則是簡單的模型創作，讓你每次點開文章時就像打開了一個「創意百寶箱」，永遠都有意想不到的驚喜喔！

自行車(或稱腳踏車)是大小朋友們在成長過程中必定都體驗過的交通工具。起初，我們總是以為騎自行車是很簡單的事，但實際遊玩時才發現，想要保持平衡非常不容易，相信也有不少人跟樹懶老師一樣，小時候騎自行車卻玩到摔車的經驗吧～ 但隨著練習跟經驗的累積，我們終於能成功駕馭自行車，騎著它自由自在地穿梭公園，那份成就感真的無比巨大！

今天就讓我們透過智高積木C系列零件 ，搭配鍊條與電力馬達來製作一個仿真自行車！

★準備工作

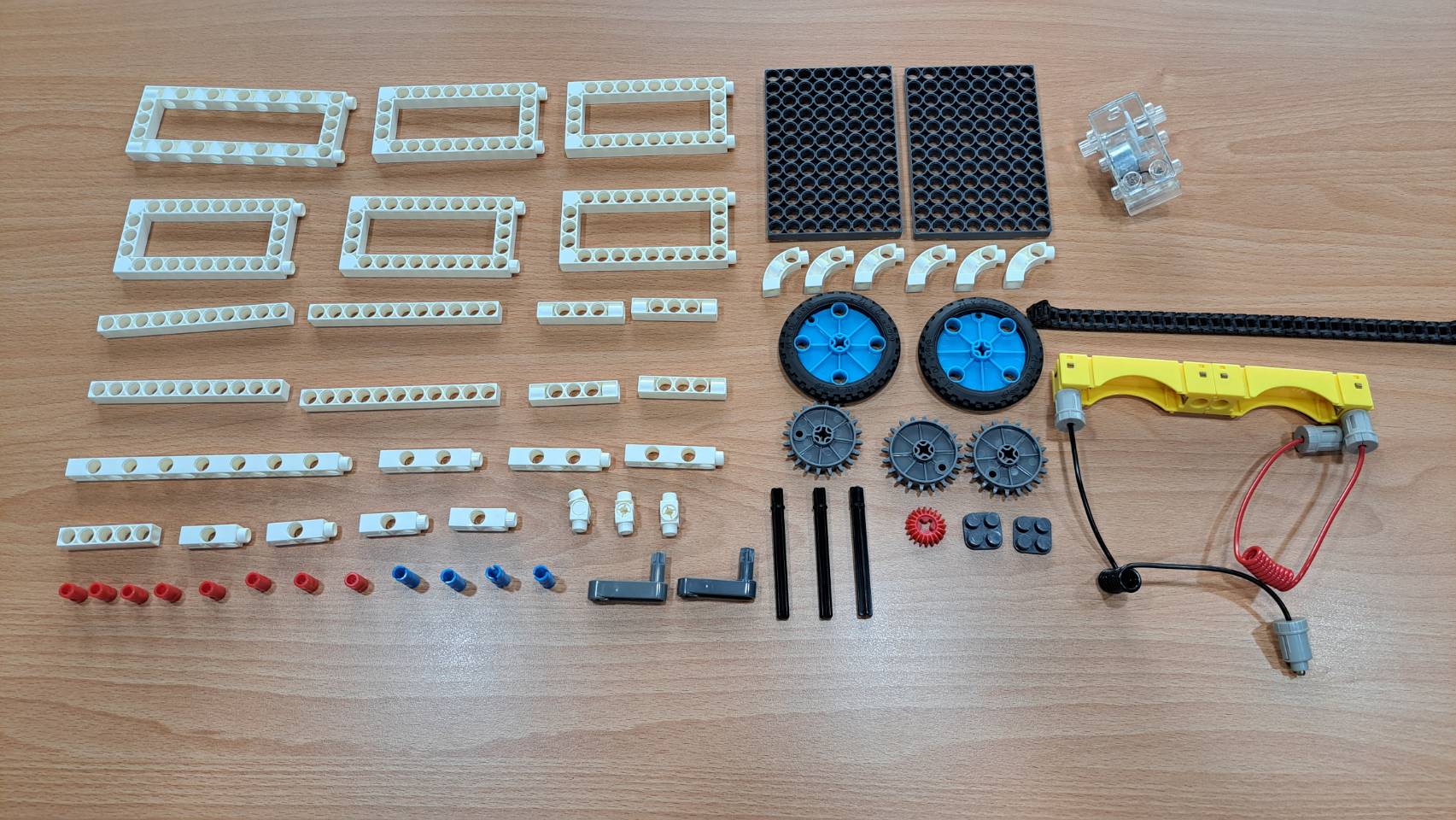

零件清單

以下是模型所需要的材料清單。

★組裝步驟

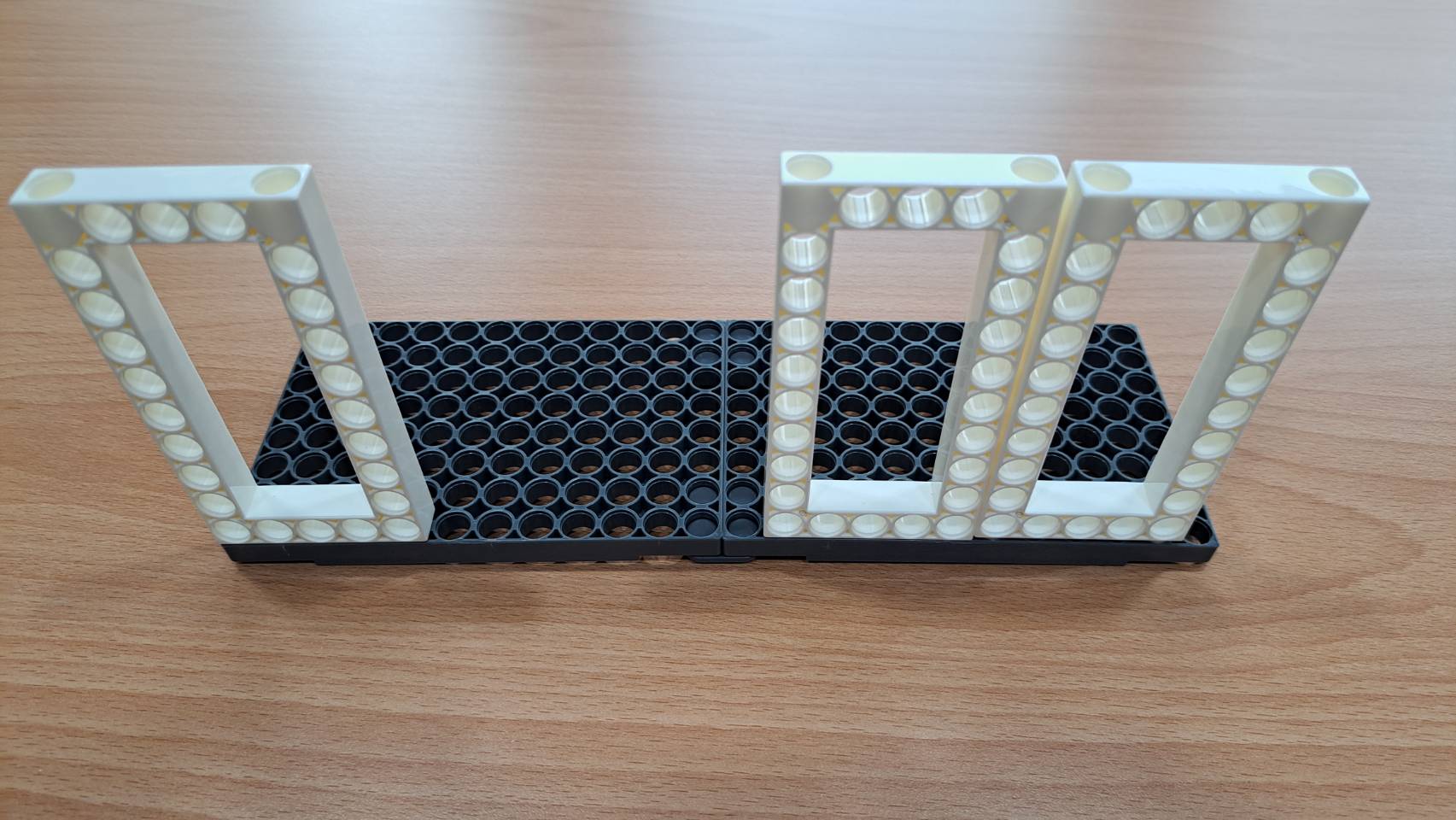

1. 將兩個8x12底盤組合，並將三個5x10孔長方框放置於圖示位置。

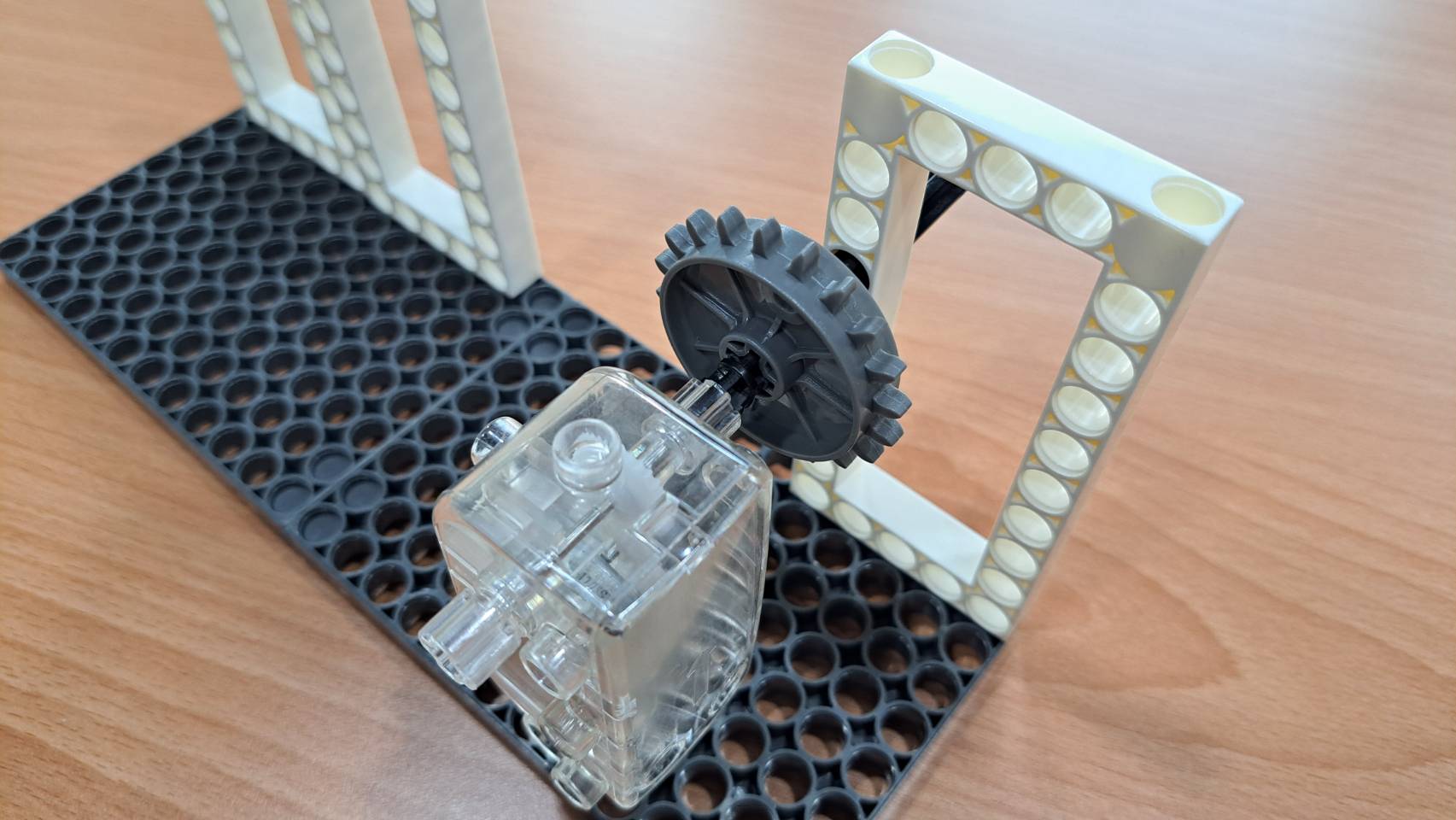

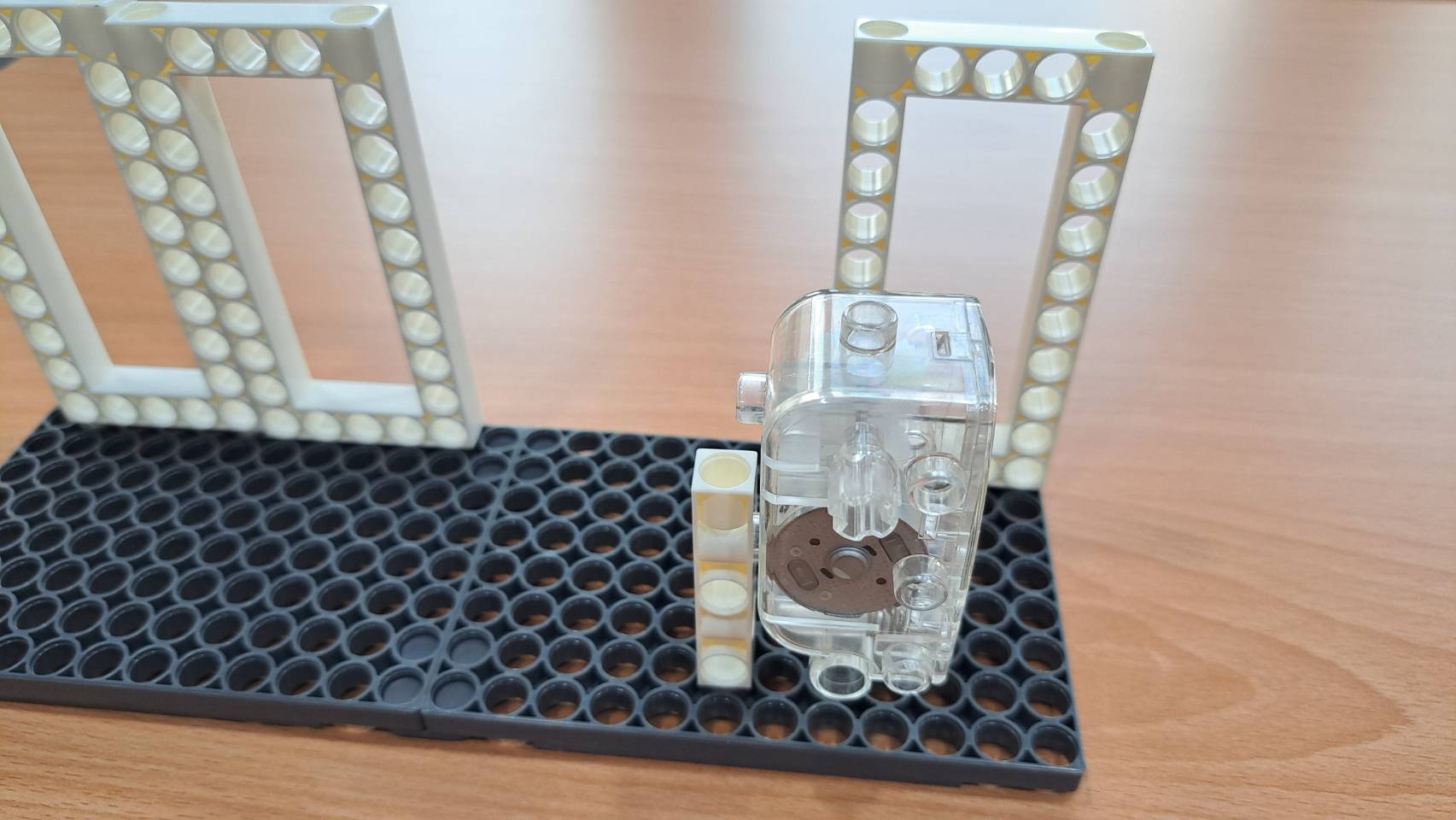

2. 接下來要放置馬達，其高度大約是輸出軸與5x10孔長方框第四格同樣的高度，但記得用70mm軸穿過長方框前，中間要先放上20T鍊輪喔！

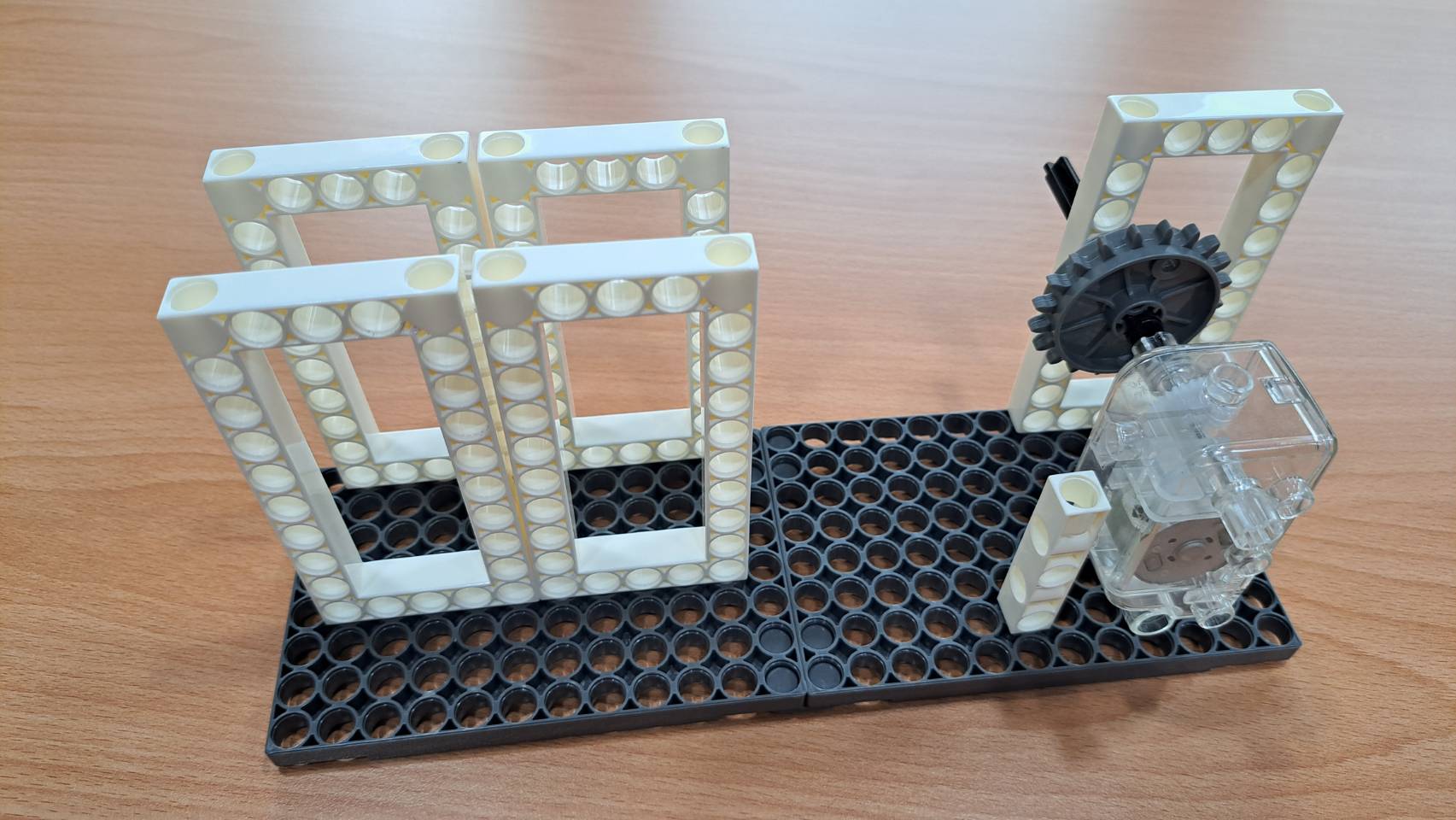

3. 繼續完成前輪的機構，依照圖示位置放置兩個5x10孔長方框、20T鍊輪與70mm軸，請確保三個20T鍊輪在同一高度、同一直線上。

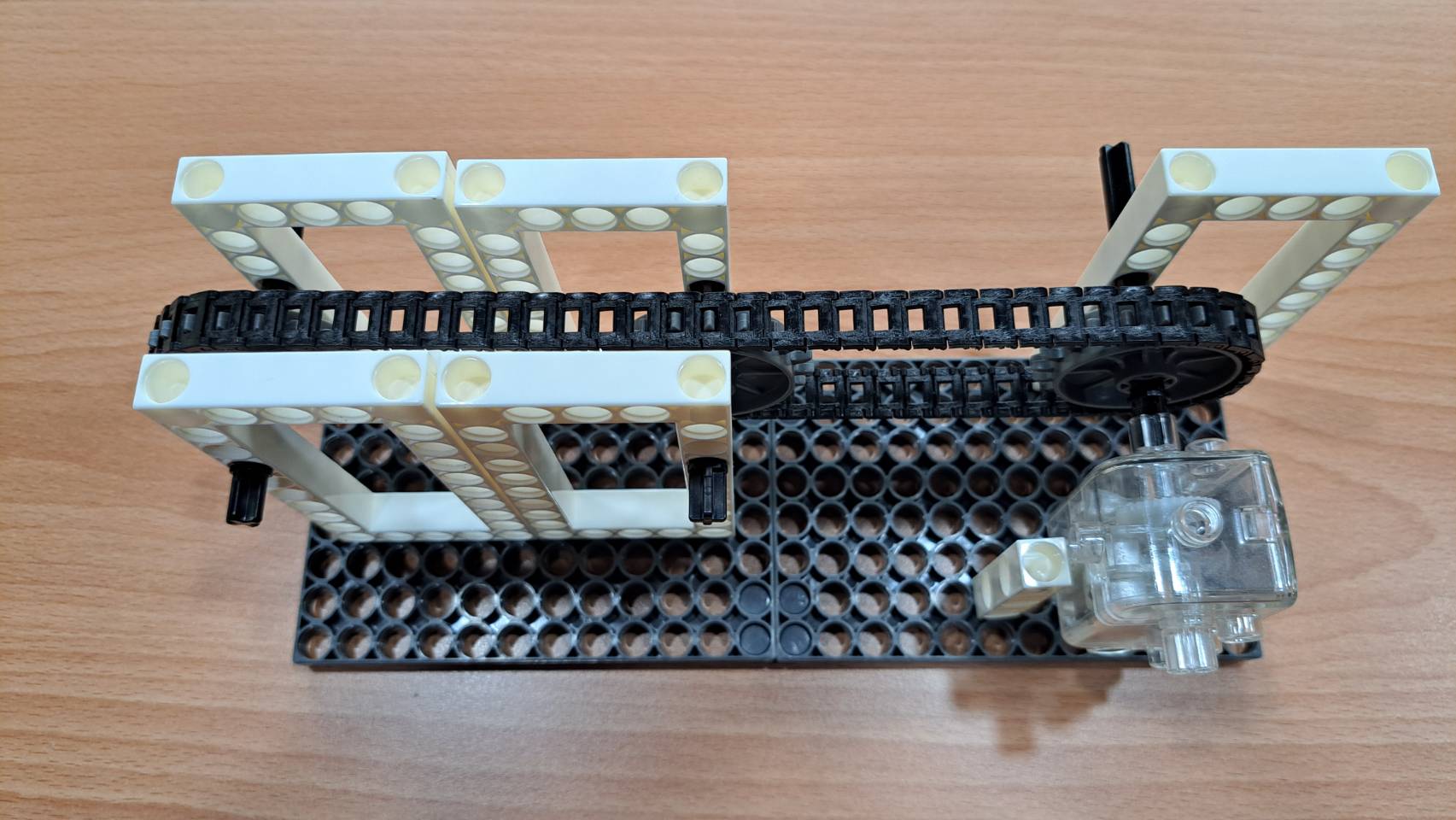

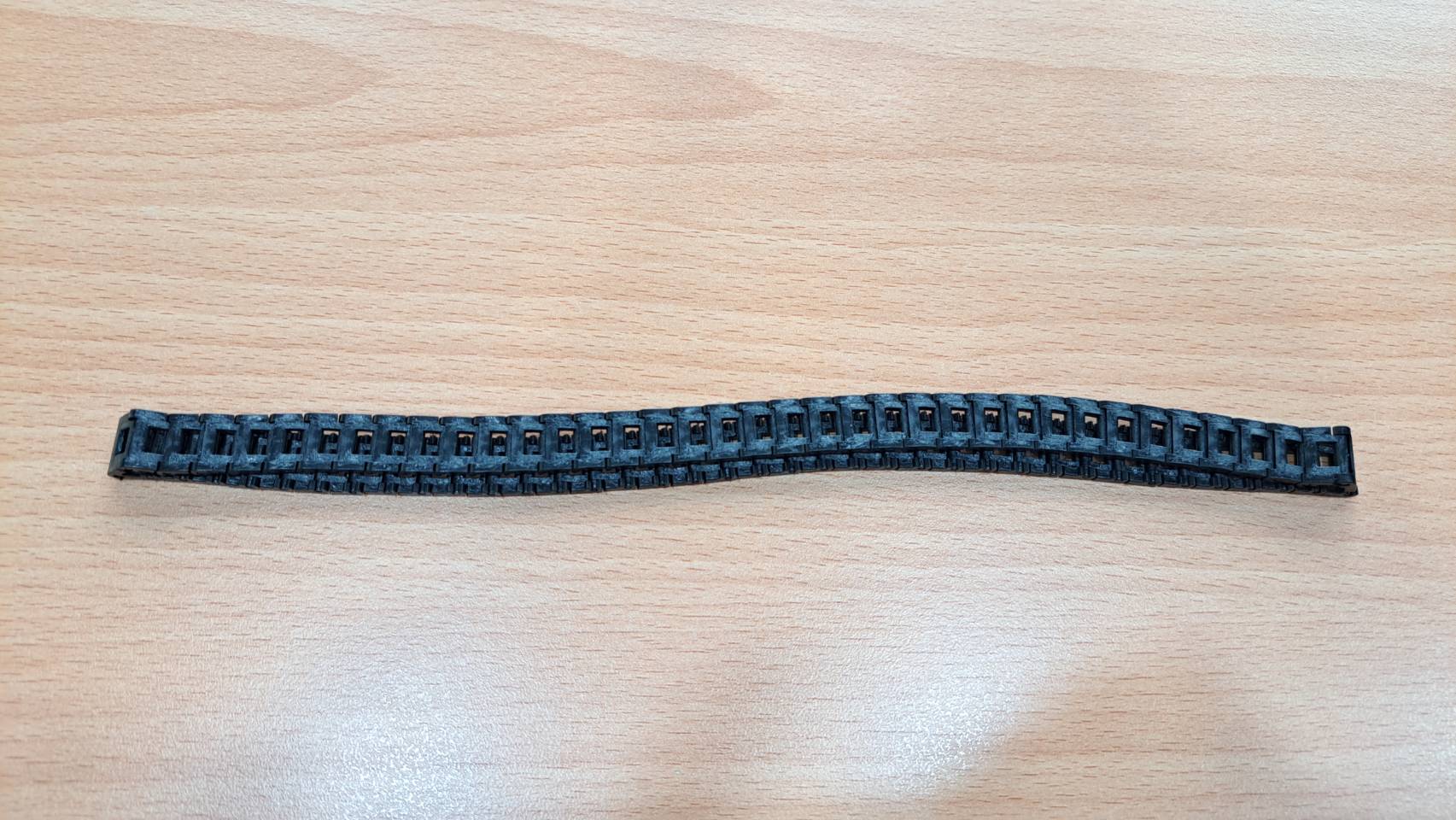

4. 將大約70個鍊條組裝成一個長條，套在三個20T鍊輪上，請確認三個20T鍊輪都有套上鍊條，並且鍊條沒有過長或過短。

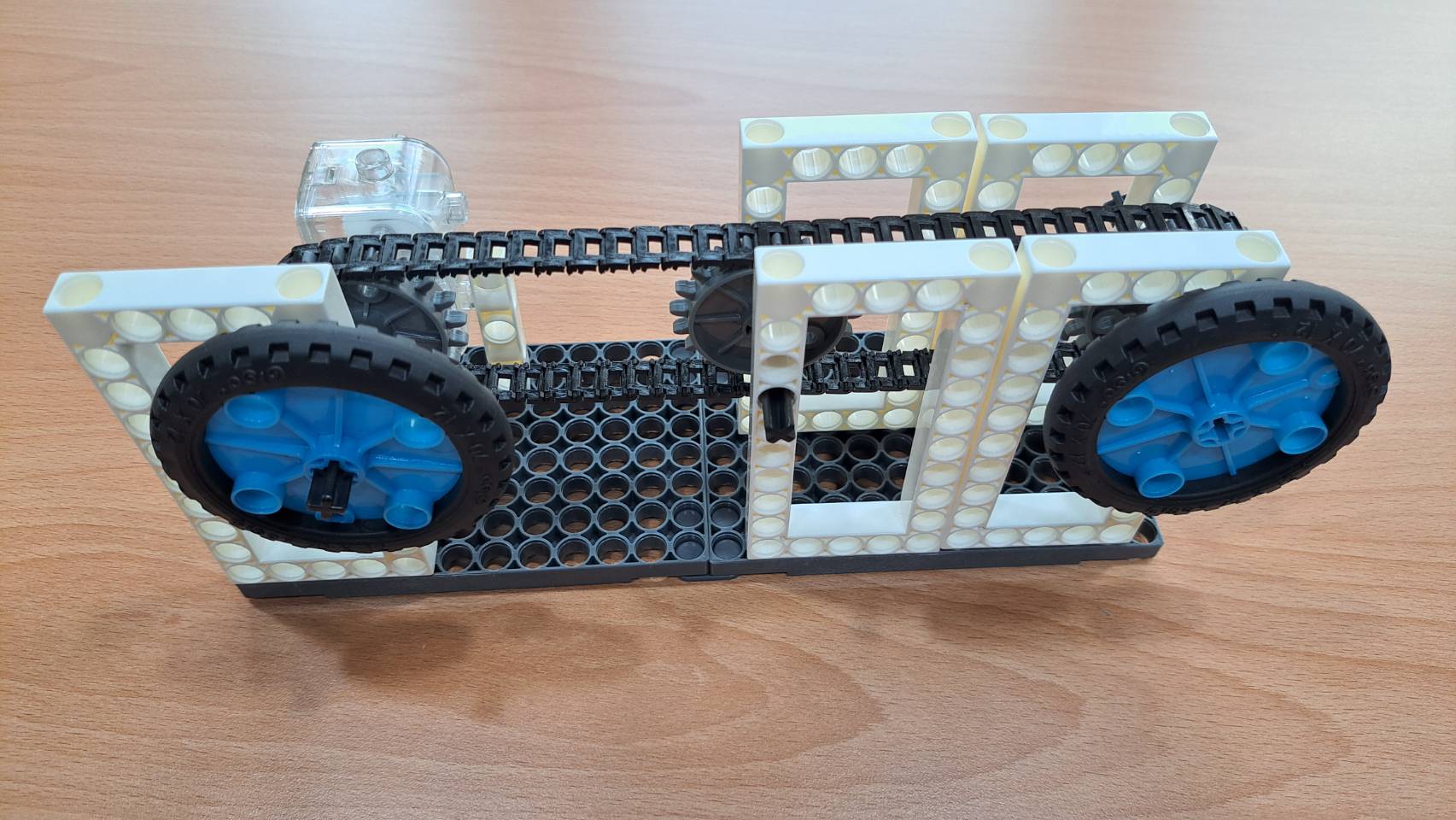

5. 接著我們組裝裝上前輪與後輪，此時建議大家先手動旋轉，測試鍊條與鍊輪是否運作順暢，確認運作順暢後才執行下一步。

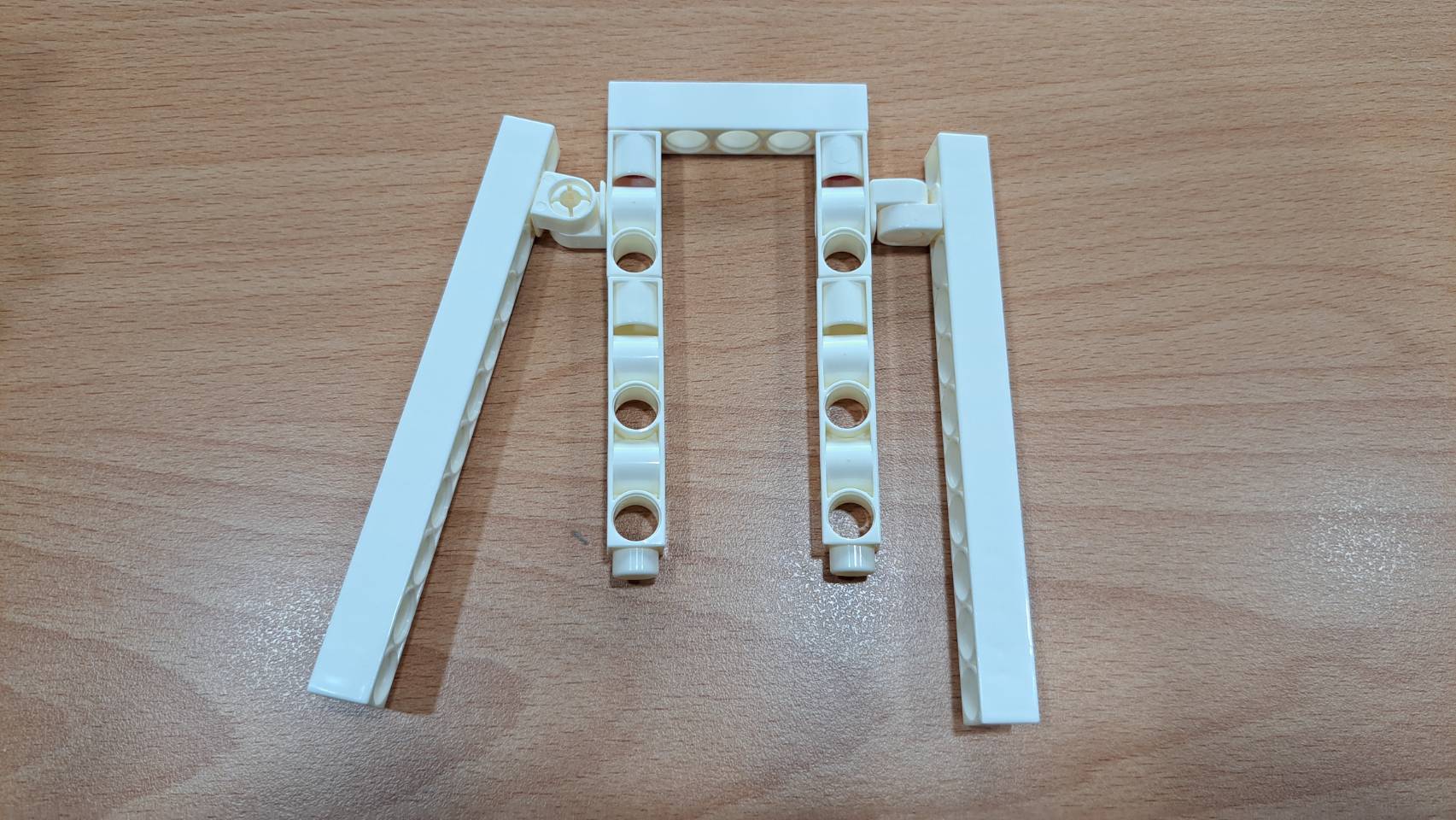

6. 以下是人物與車頭的範例模型，大家也可以自行設計。設計完後將其以5X13孔超長方框固定在右側的5X10孔長框方即可！

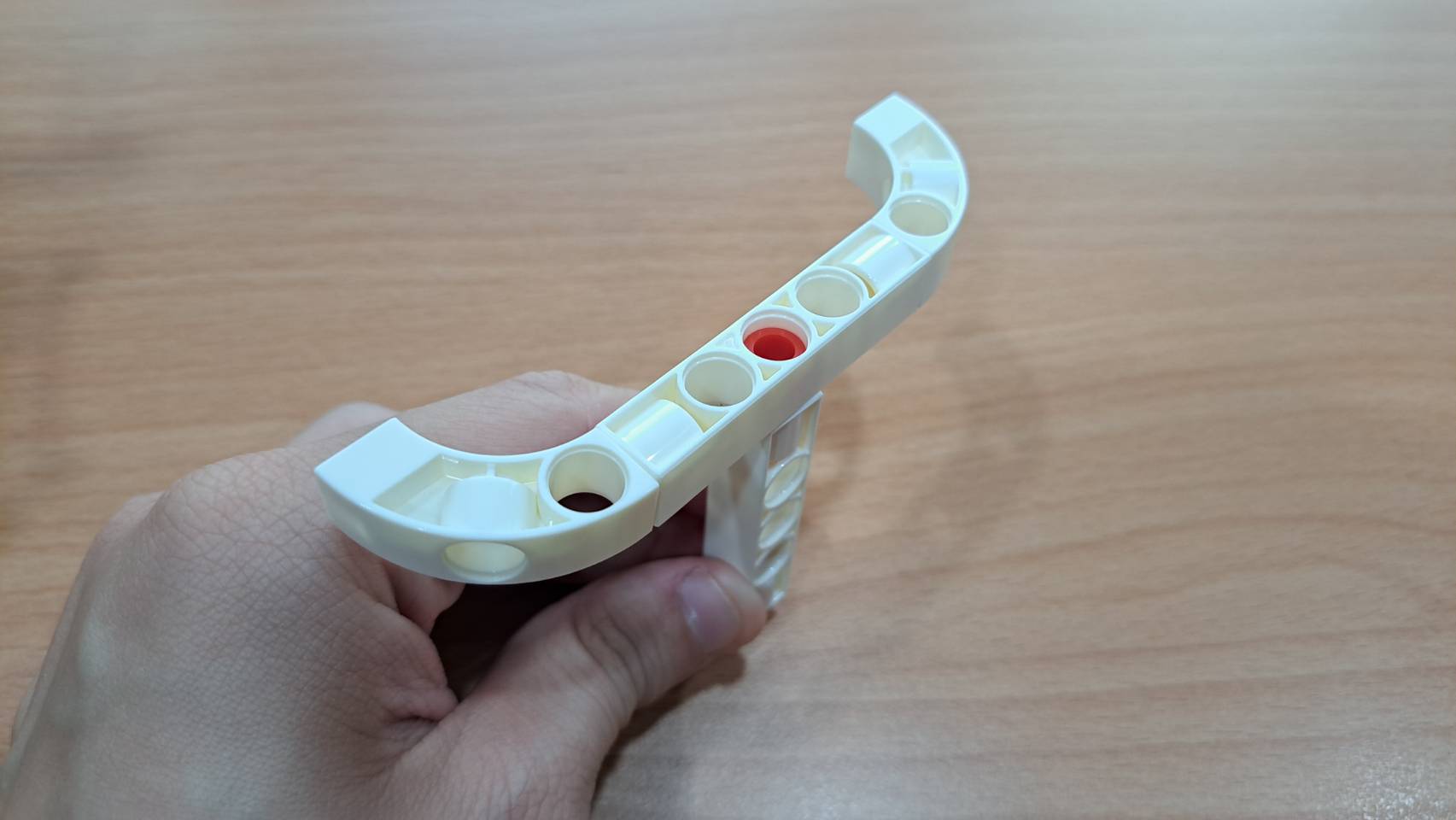

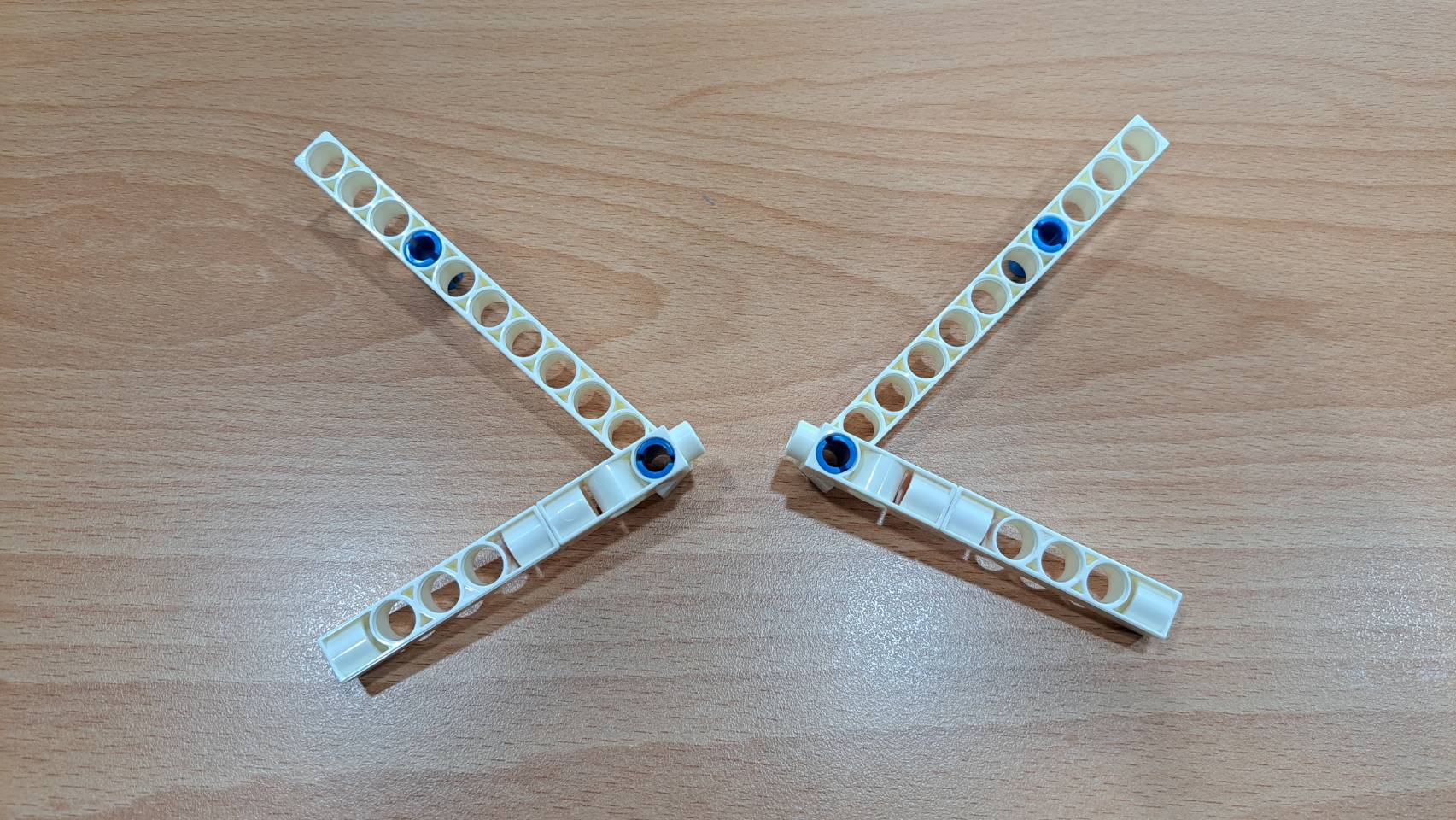

7. 我們準備11孔長條、3孔超長條、5孔長條側有孔，中間以軸扣鍵連接，完成左右腿。

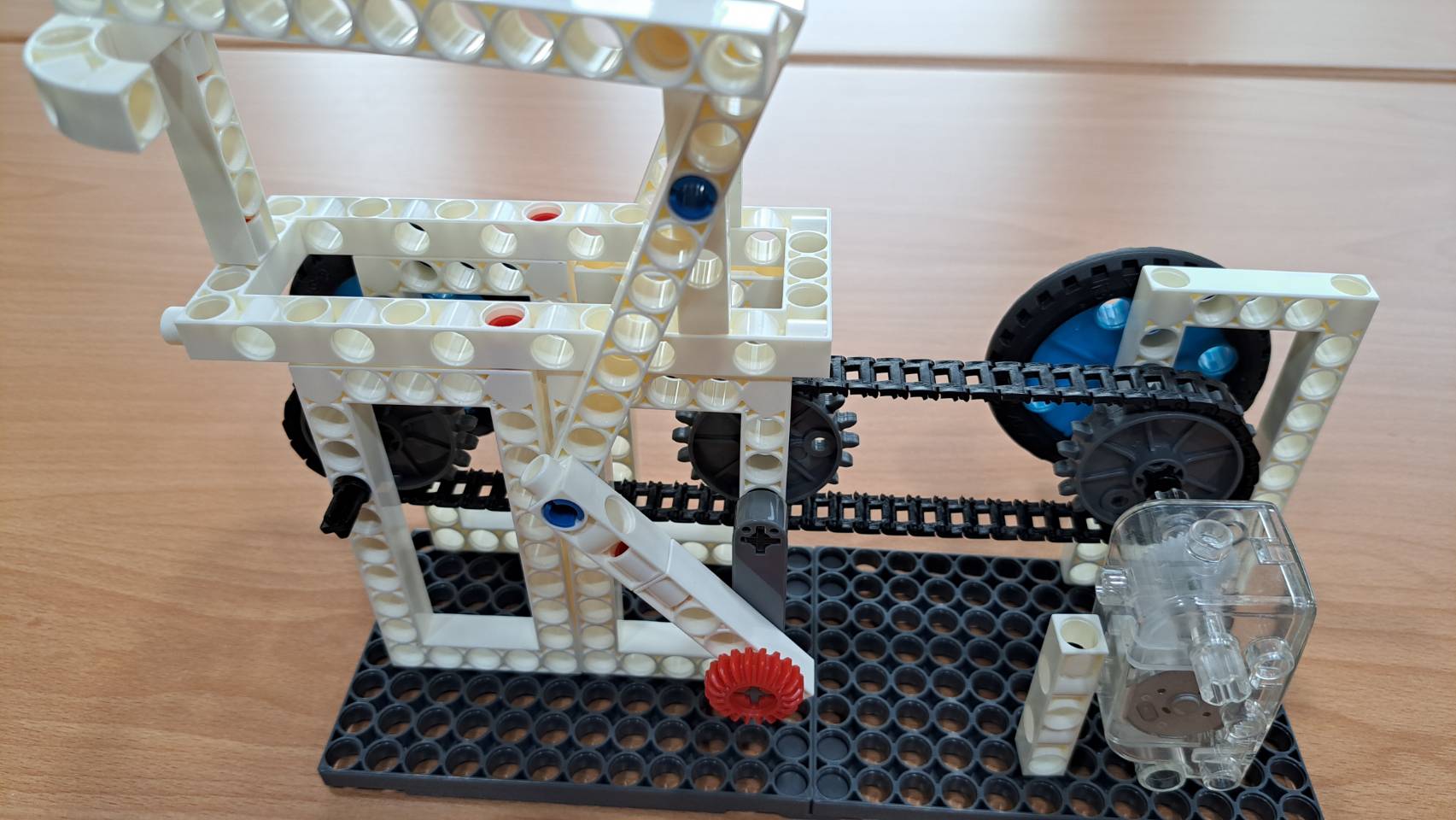

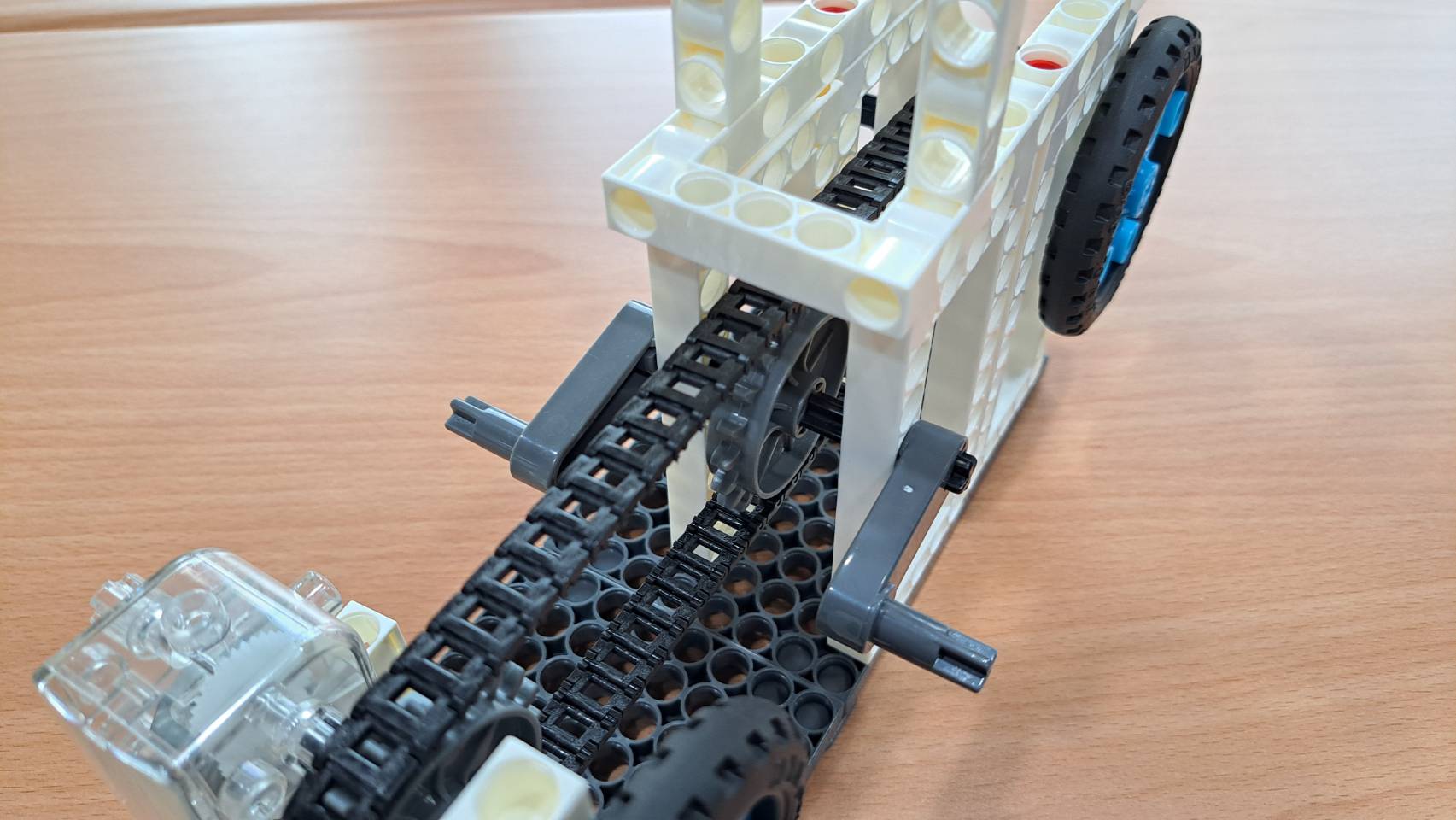

8. 在中間70mm軸的兩側放上曲軸，如圖所示。

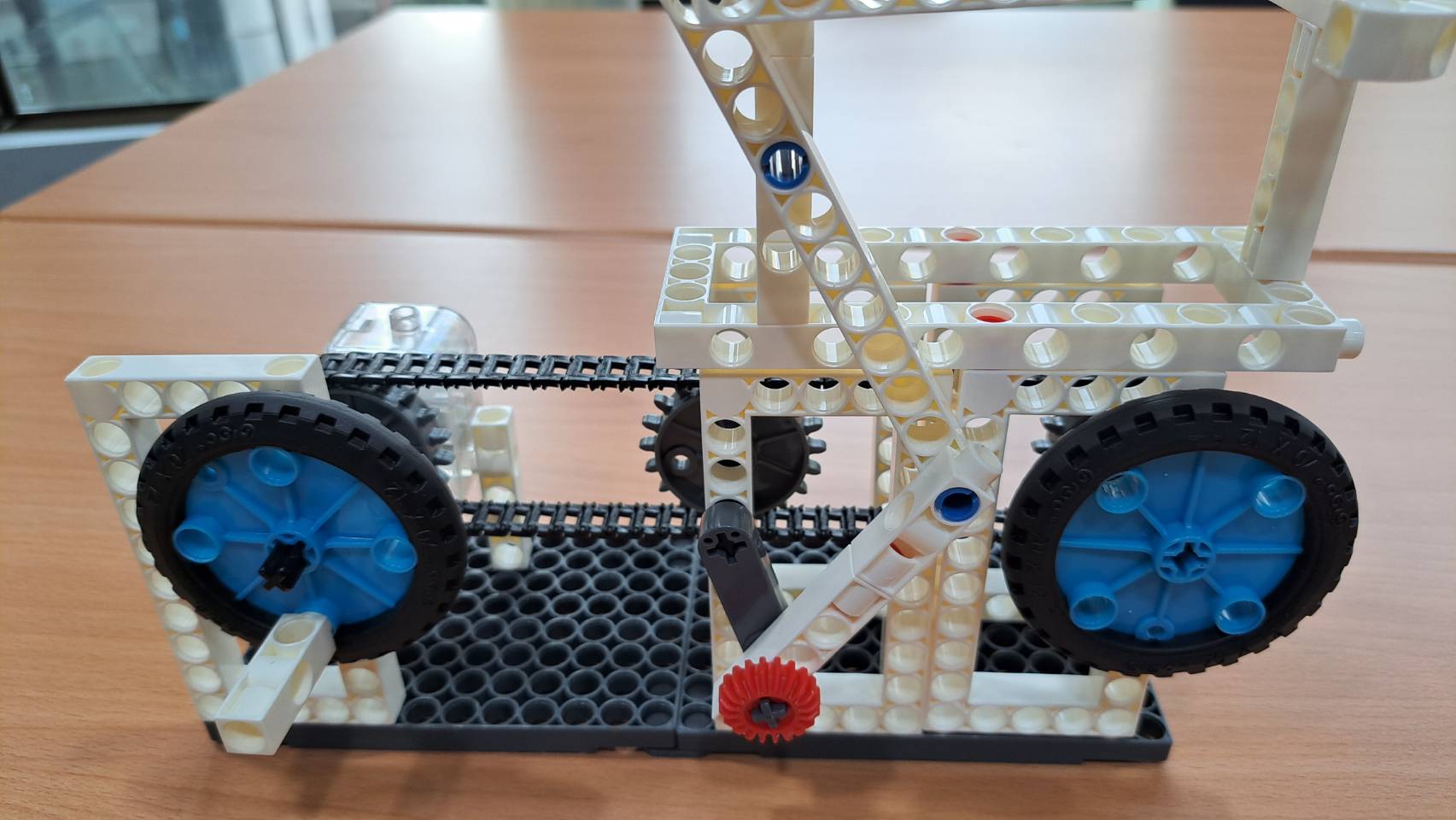

9. 將左右腳分別套入左右兩側的曲軸，其孔位為5孔長條側有孔的第二個孔洞，如圖所示。

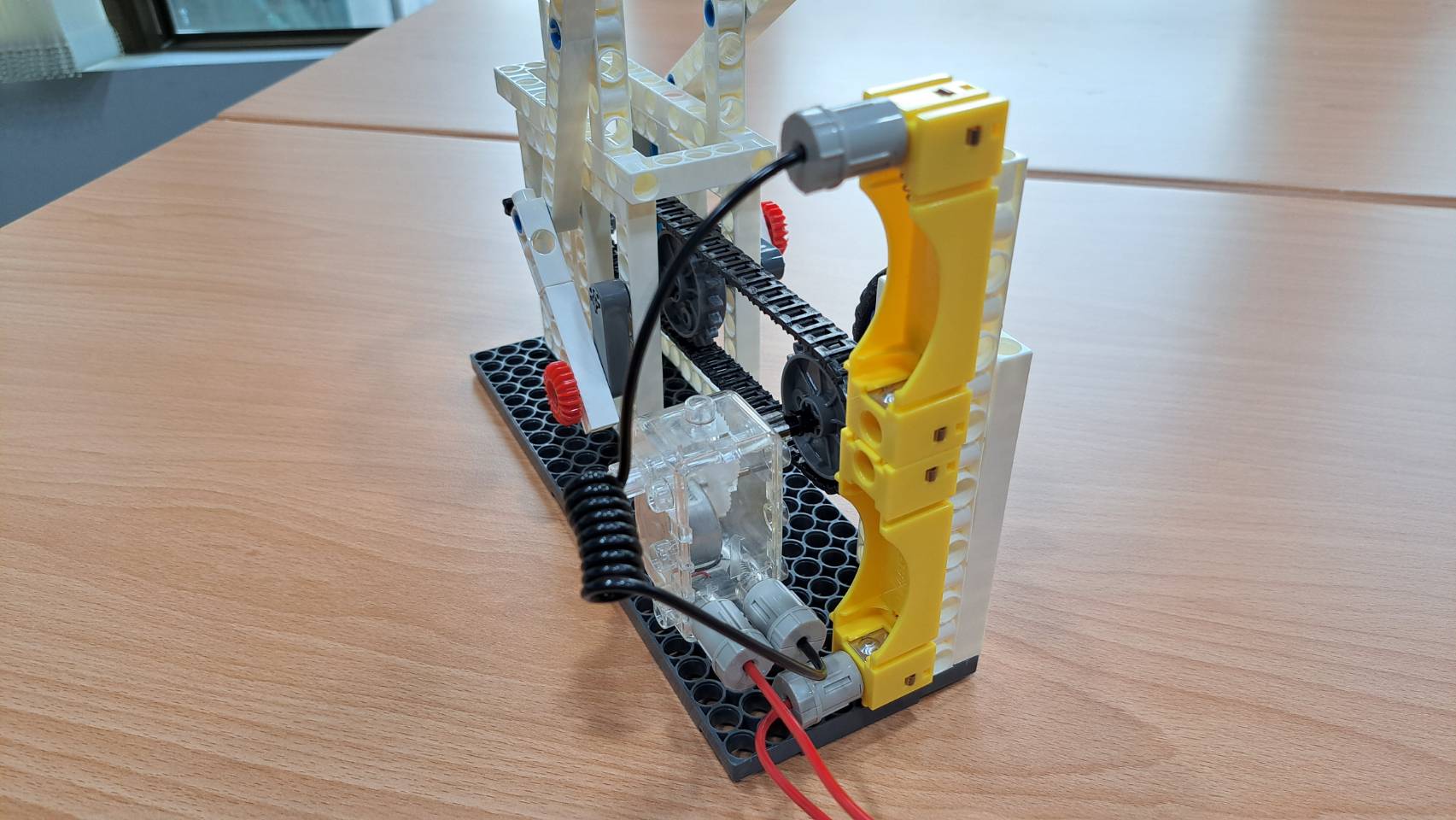

10. 最後放上兩個1.5V雙孔電池座，並用雙頭彈力電線連接到馬達上，就完成囉！

★玩法

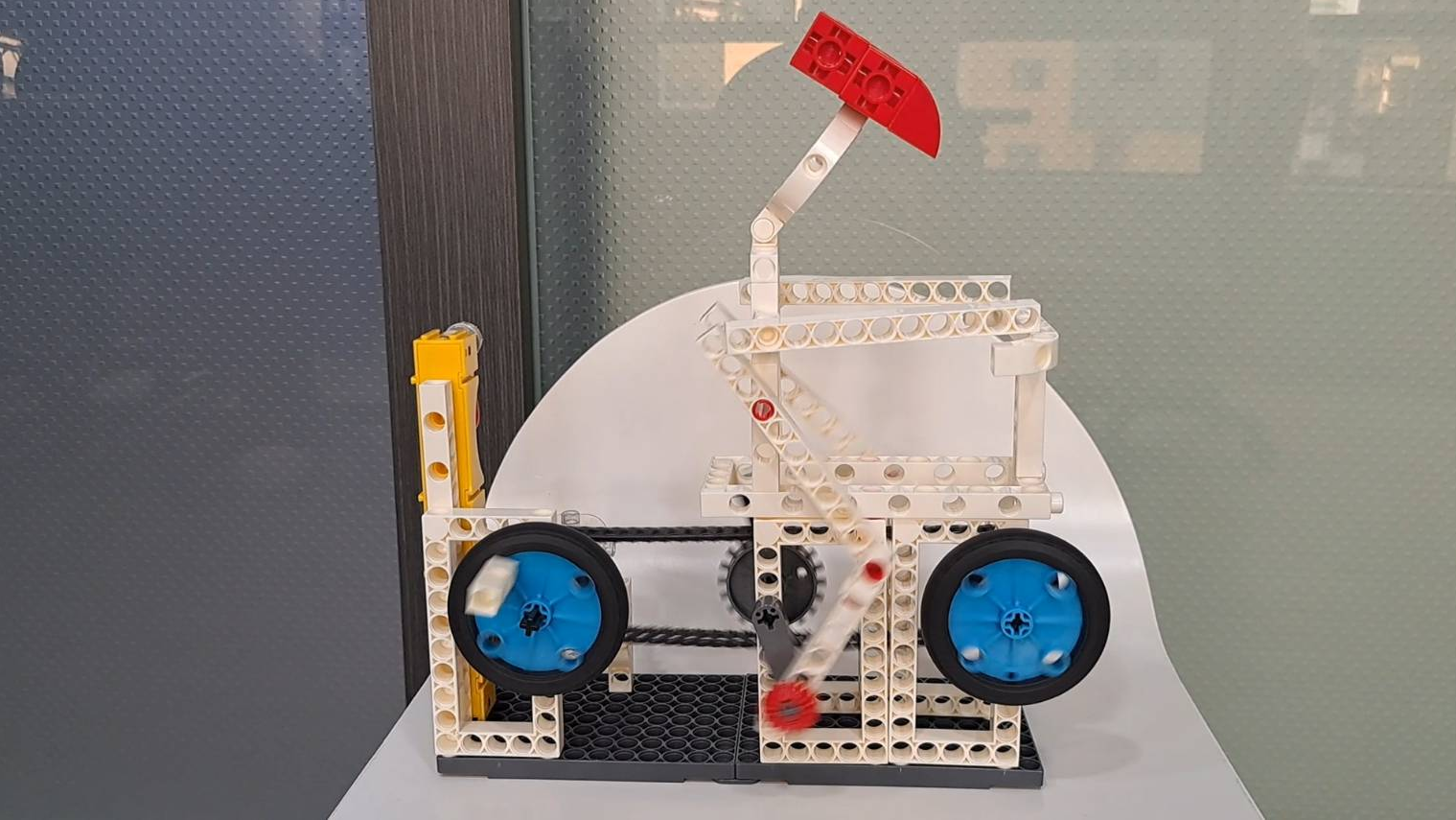

將兩個3號電池裝入電池座中，就可以欣賞人偶賣力地踩著自行車囉！

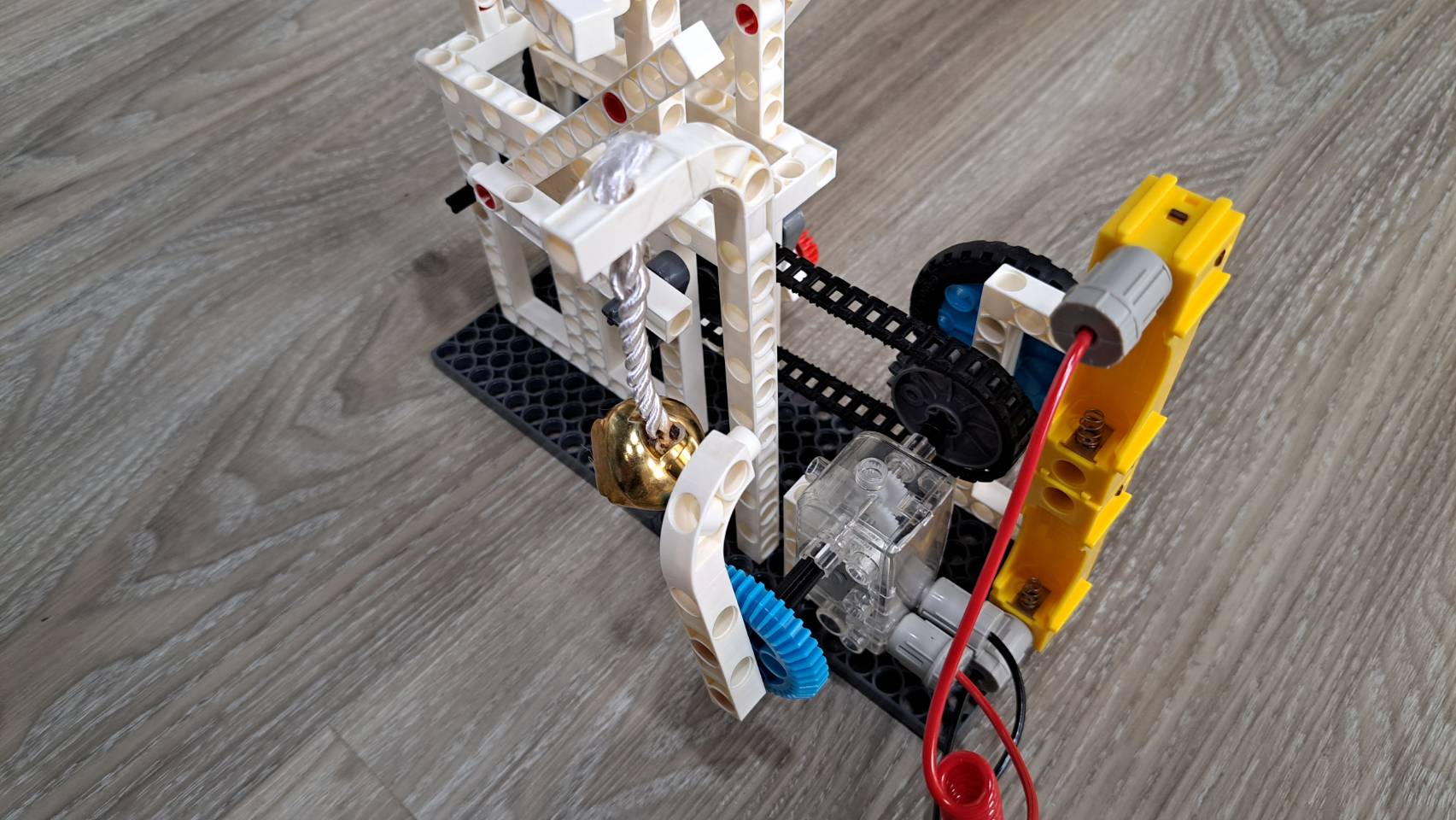

你也可以在馬達的另一側加入一個鈴鐺與敲擊裝置，這樣自行車作動時還會敲擊鈴鐺發出聲音，更有擬真感！

★科學原理

本次使用到的科學原理為「鍊條」與「曲柄連桿」

鍊條是一個可以多個連接在一起的零件，通常會與鍊輪搭配，當鍊輪旋轉時，力量會透過鍊條，從一個軸傳遞到另一個軸上。由於鍊條上的每個鍊節都與鍊輪齒互相卡合，因此能保持穩定的傳動速度。

曲柄連桿機構是一個可繞固定軸作360度旋轉運動之連桿－曲柄(Crank)，以及連接曲柄用以帶動相互間之運動者－連桿(Linkage)所組合而成。曲柄連桿機構可將旋轉運動轉換成往復運動，彷彿腳踩踏板一樣。

★後記

我們時常可以在動畫或電影看到，以學習自行車的過程做為親子互動的溫馨時光。從跌倒、爬起到最後成功能獨自騎車，具體見證了一個孩子的成長。如今我們長大了，騎自行車是一件再簡單不過的事情，但我們仍可透過積木模型，重溫當初努力學習、充滿成就感的那份回憶。
