大家好，我是樹懶老師！在這個系列中，樹懶老師將會分享一些積木創作，有些可能是複雜的機關設計，有些則是簡單的模型創作，讓你每次點開文章時就像打開了一個「創意百寶箱」，永遠都有意想不到的驚喜喔！
在一些影視作品中，當出現魔幻的花園場景時，我們總能看到鮮花與蝴蝶在飛舞。這是因為蝴蝶是一種非常美麗的昆蟲，其顏色鮮豔的翅膀與飛舞時的輕盈優雅感，能滿足人們對美的追求，彷彿享受了一場視覺饗宴，心情也會不自覺放鬆起來！
今天就讓我們透過智高積木C系列零件 ，搭配電力馬達來製作一個仿真蝴蝶！
★準備工作

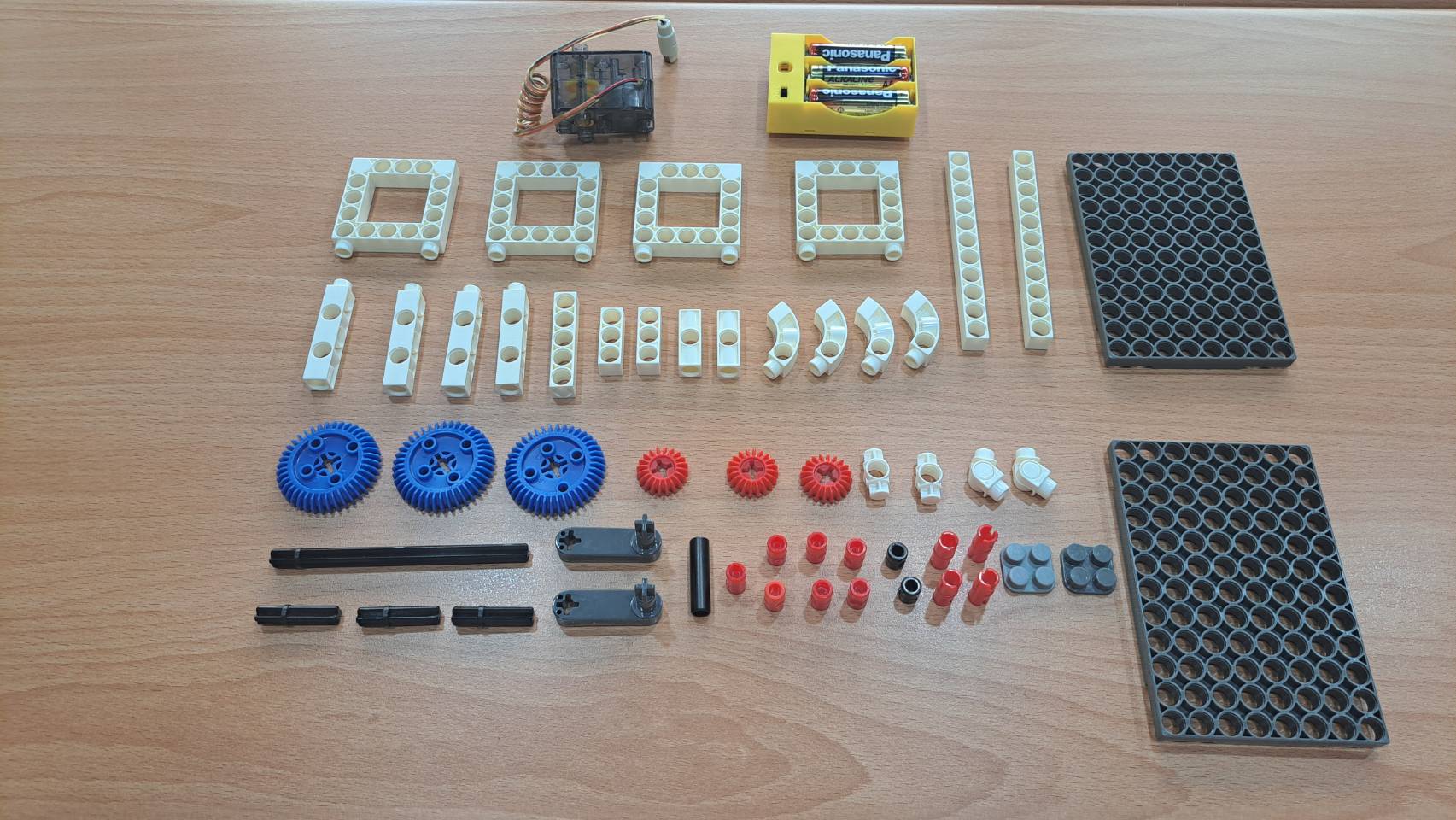

零件清單
以下是模型所需要的材料清單。
★組裝步驟

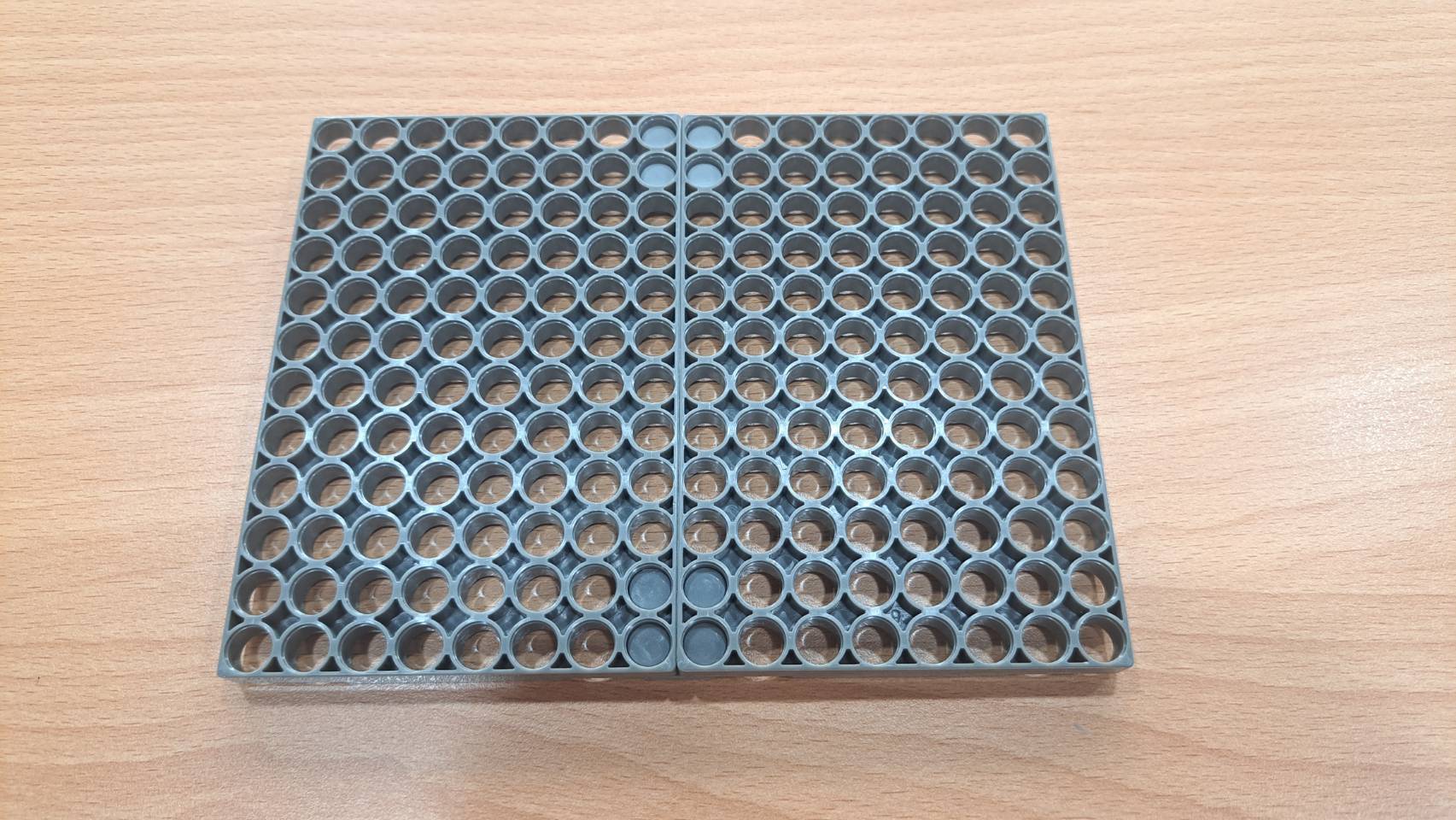

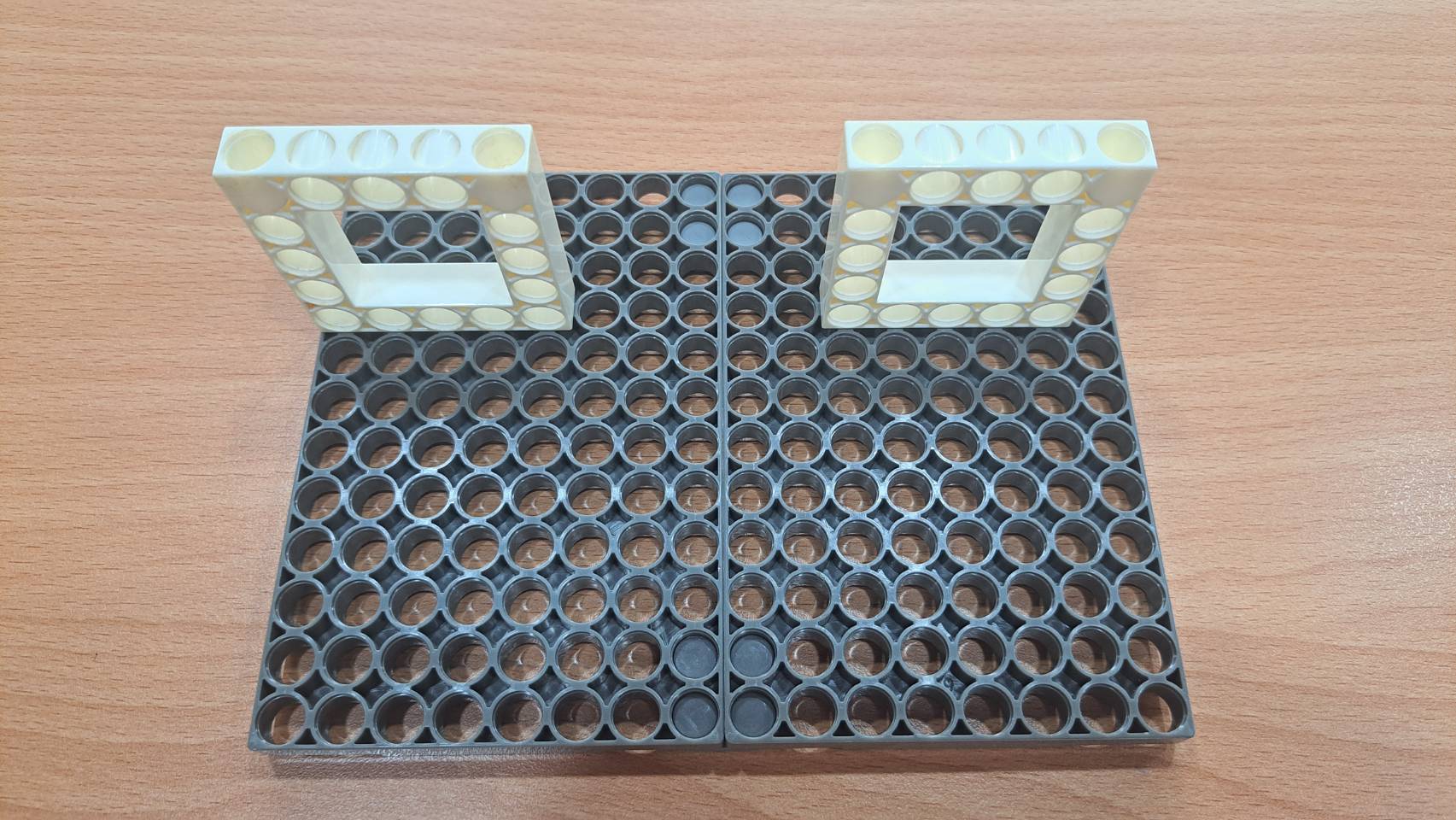

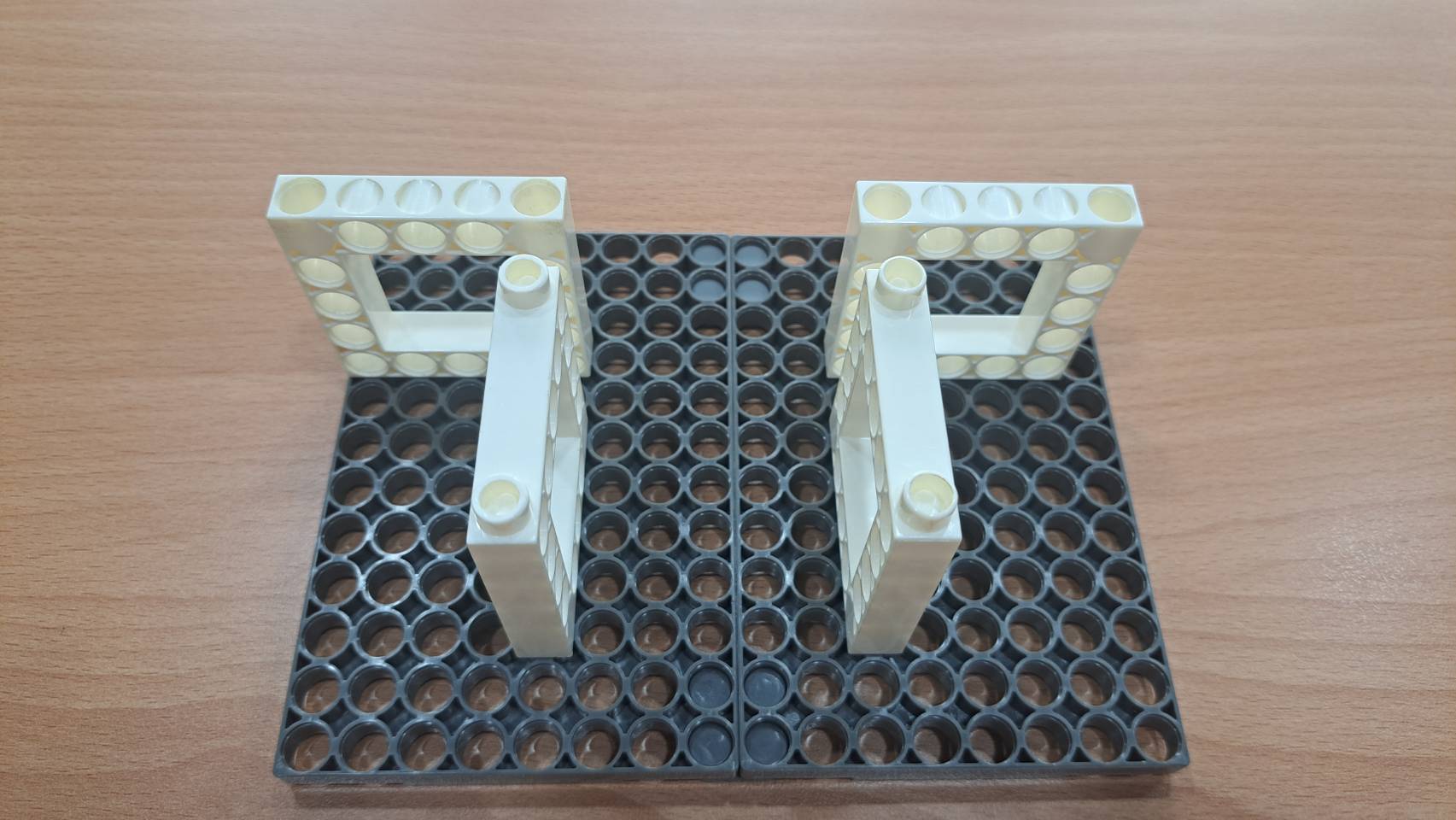

- 將兩個8x12底盤組合，並將兩個5x5孔正方框放置於圖示位置。

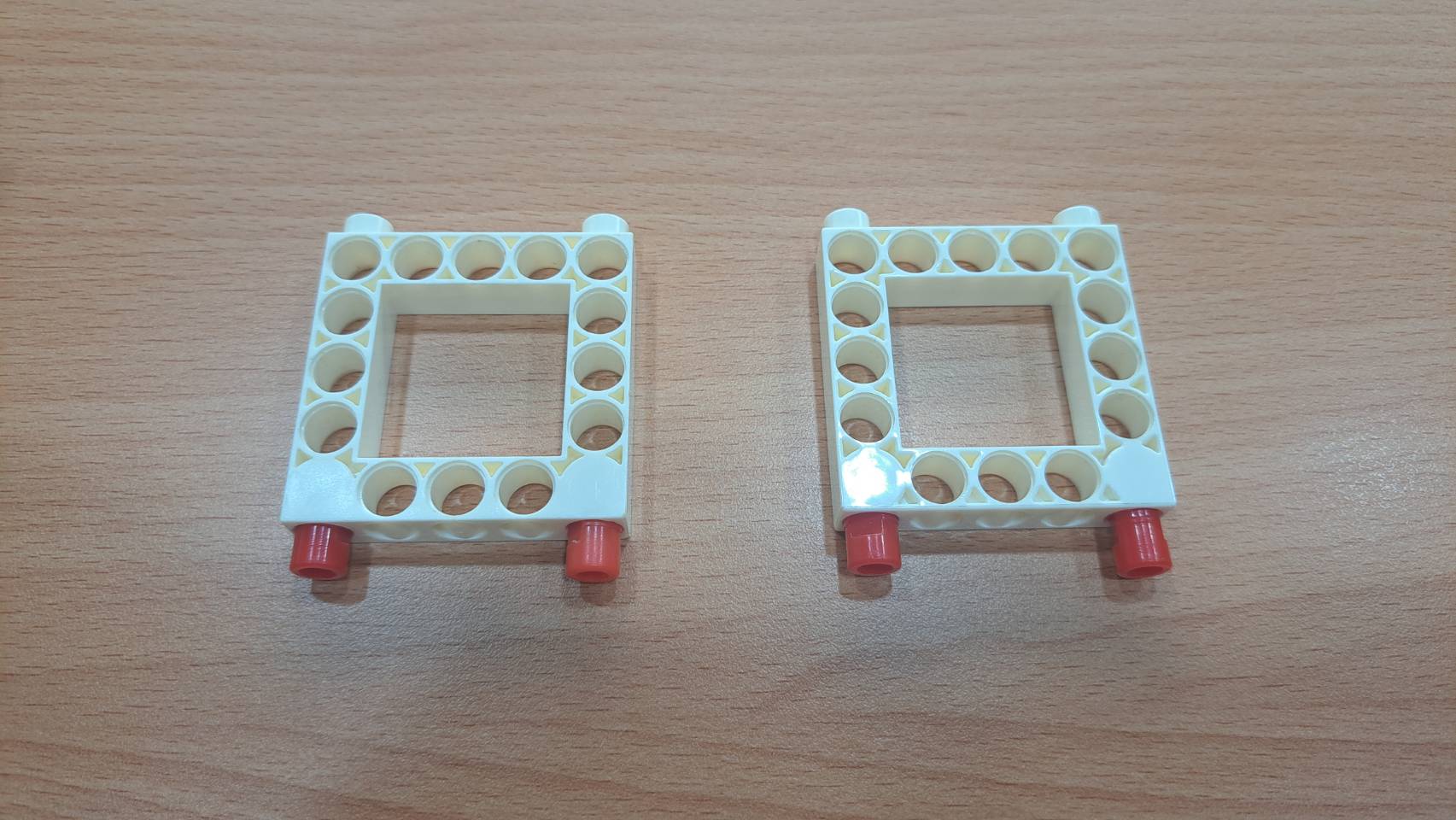

2. 我們將兩個5x5孔正方框底下放上長結合鍵，並將其放置在步驟一的正方框下兩格的位置(中間空一排)。

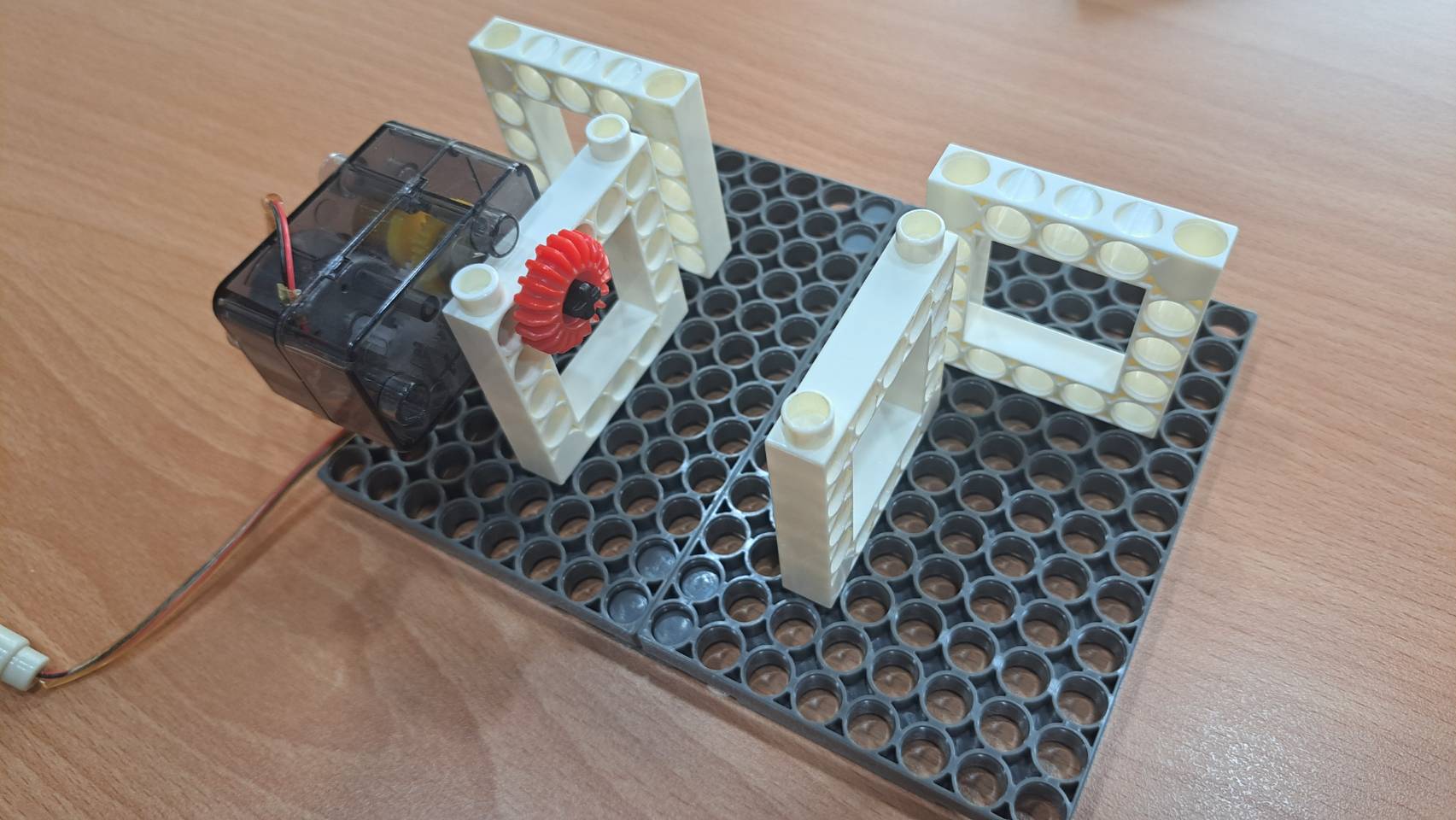

3. 接下來我們裝上馬達與20T齒輪，注意步驟2的正方框必須凸點朝上，才不會遇到封死的孔位。

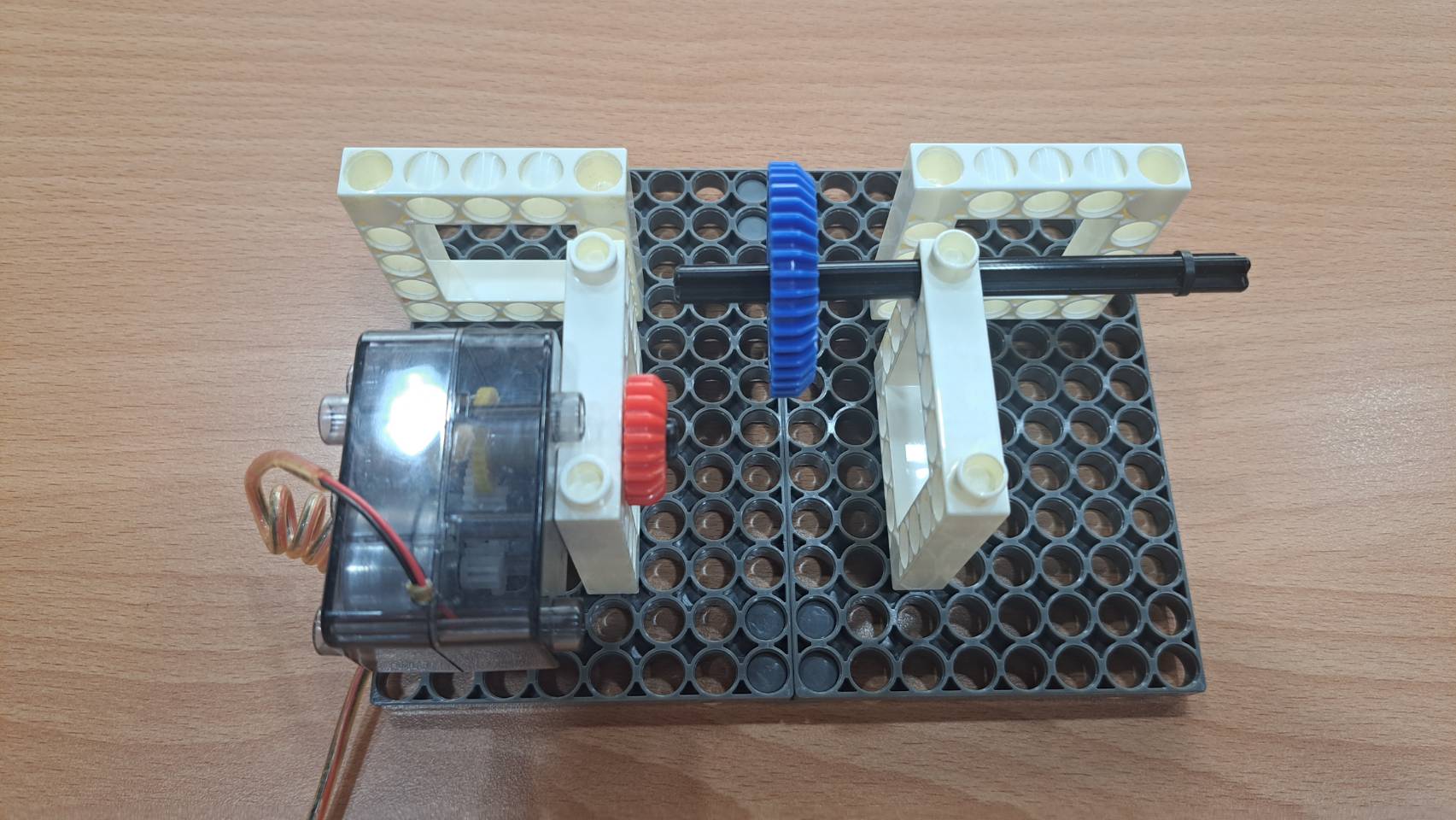

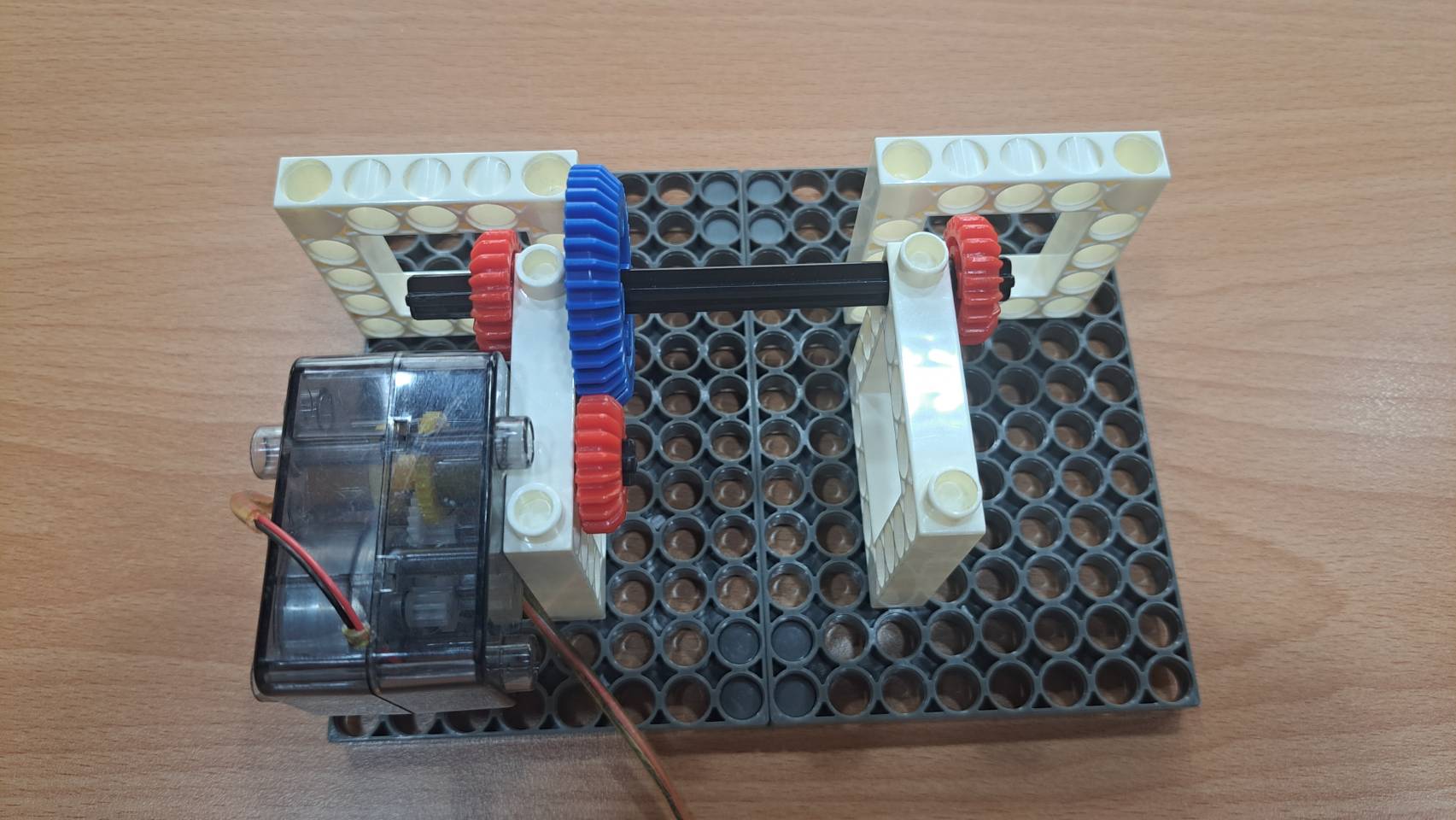

4. 將100mm軸與40T齒輪穿過正方框最內側的孔洞，完成與20T齒輪的齒輪傳動。
注意100mm軸穿到一半時要先穿上40T齒輪

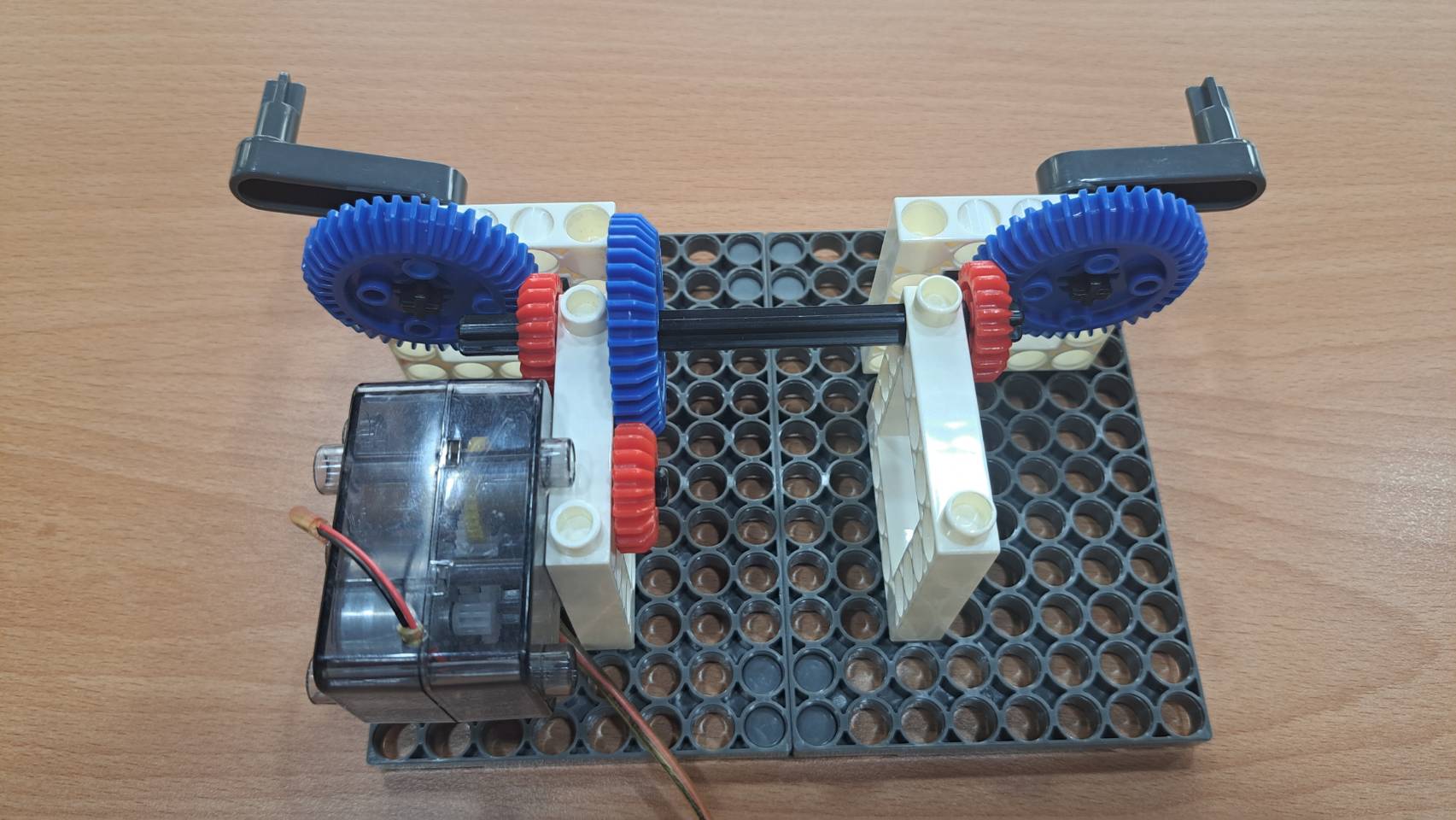

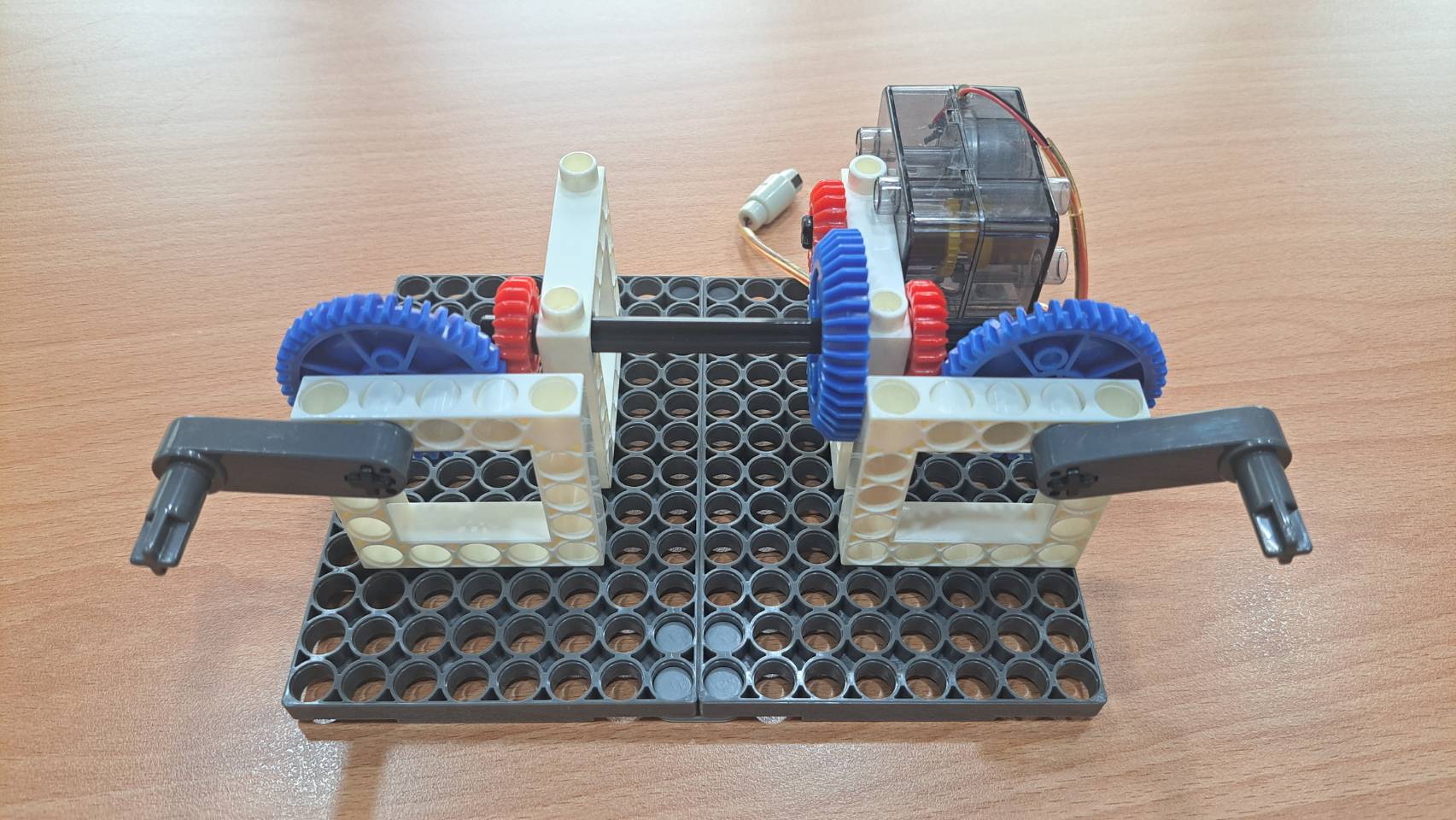

5. 接著我們在步驟一的正方框上加入兩個40T齒輪，再次與步驟四的20T齒輪完成齒輪減速傳動。
這邊建議大家先測試齒輪運轉是否順暢，避免影響後續的模型效果喔！

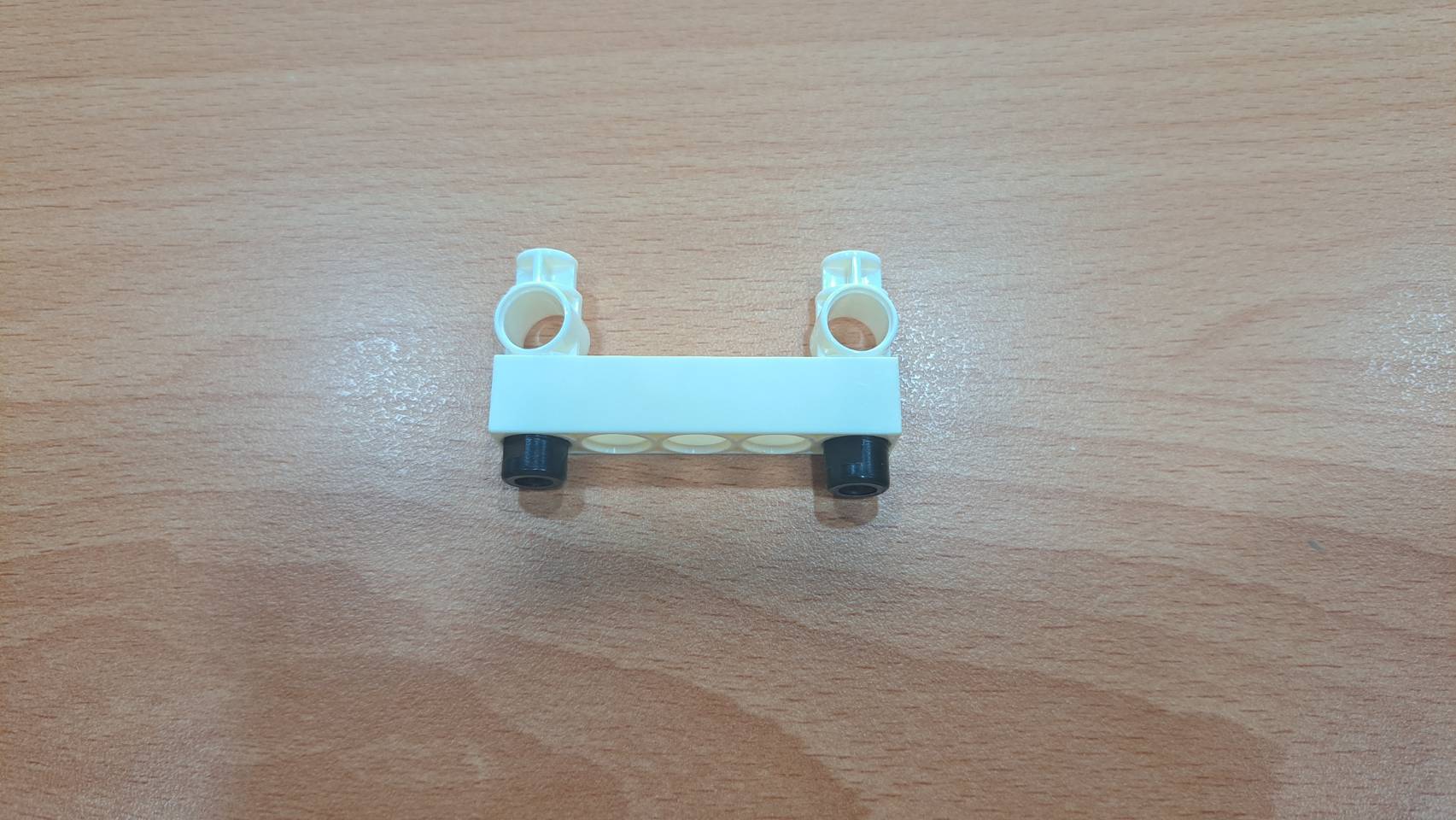

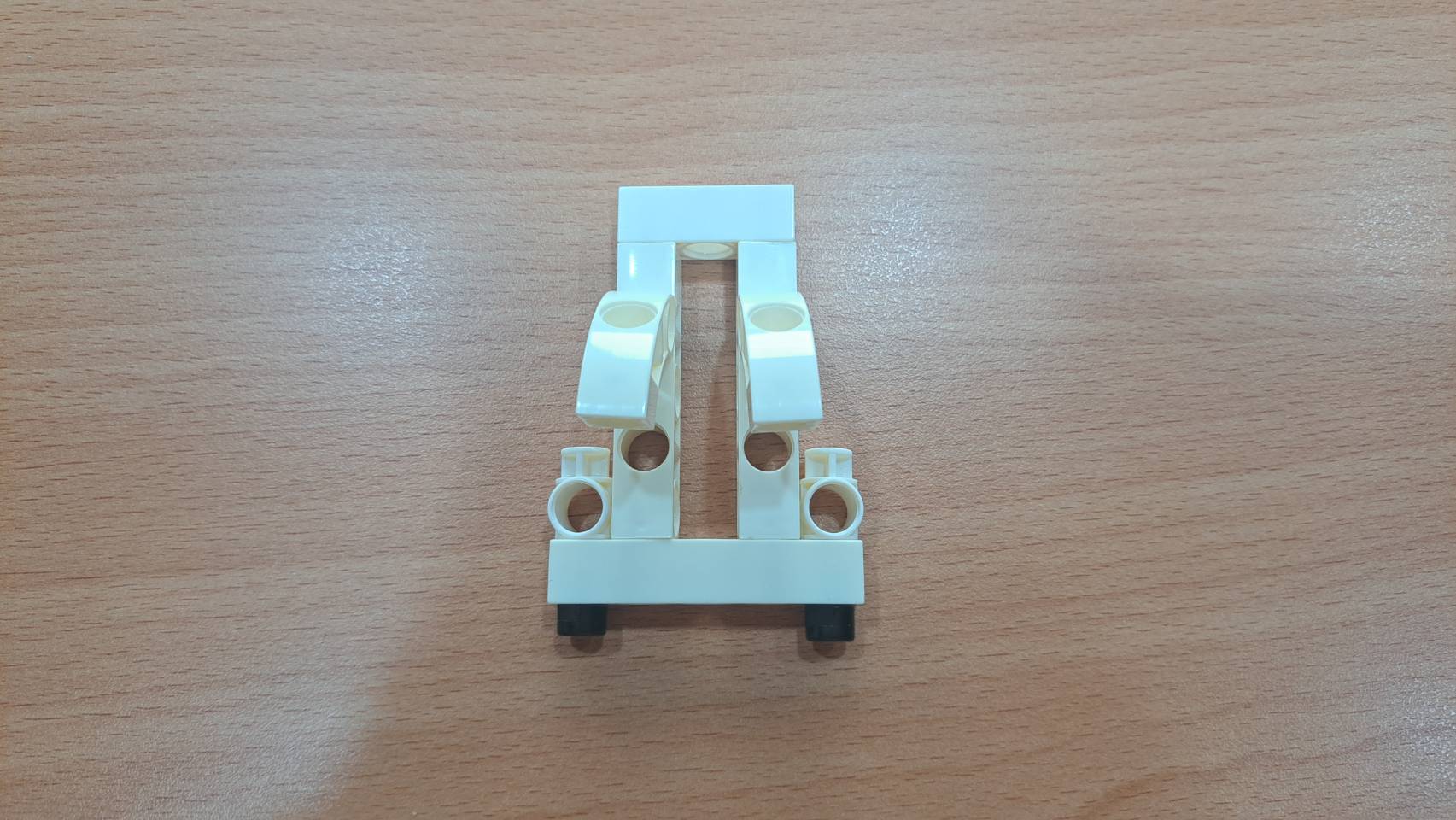

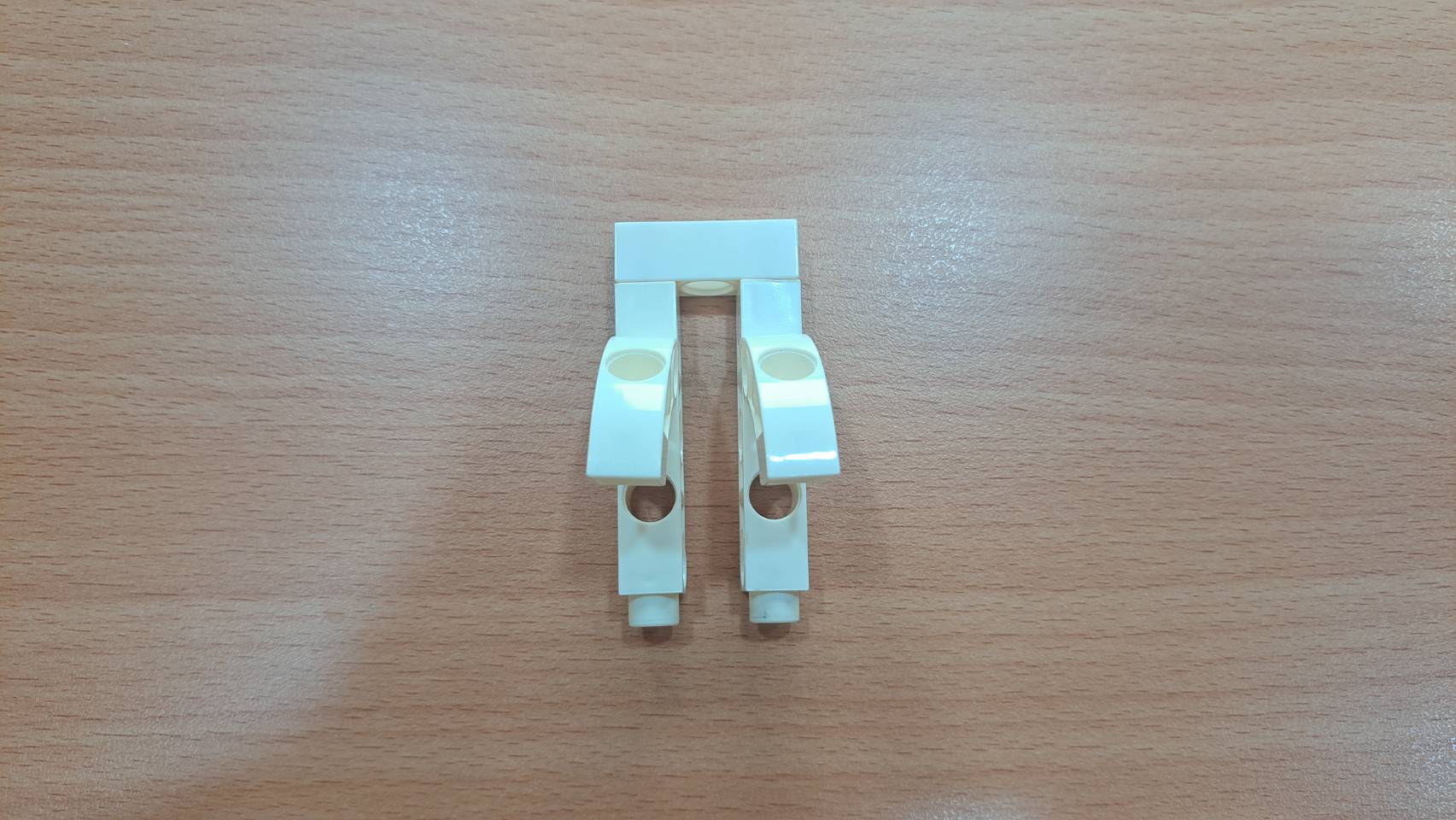

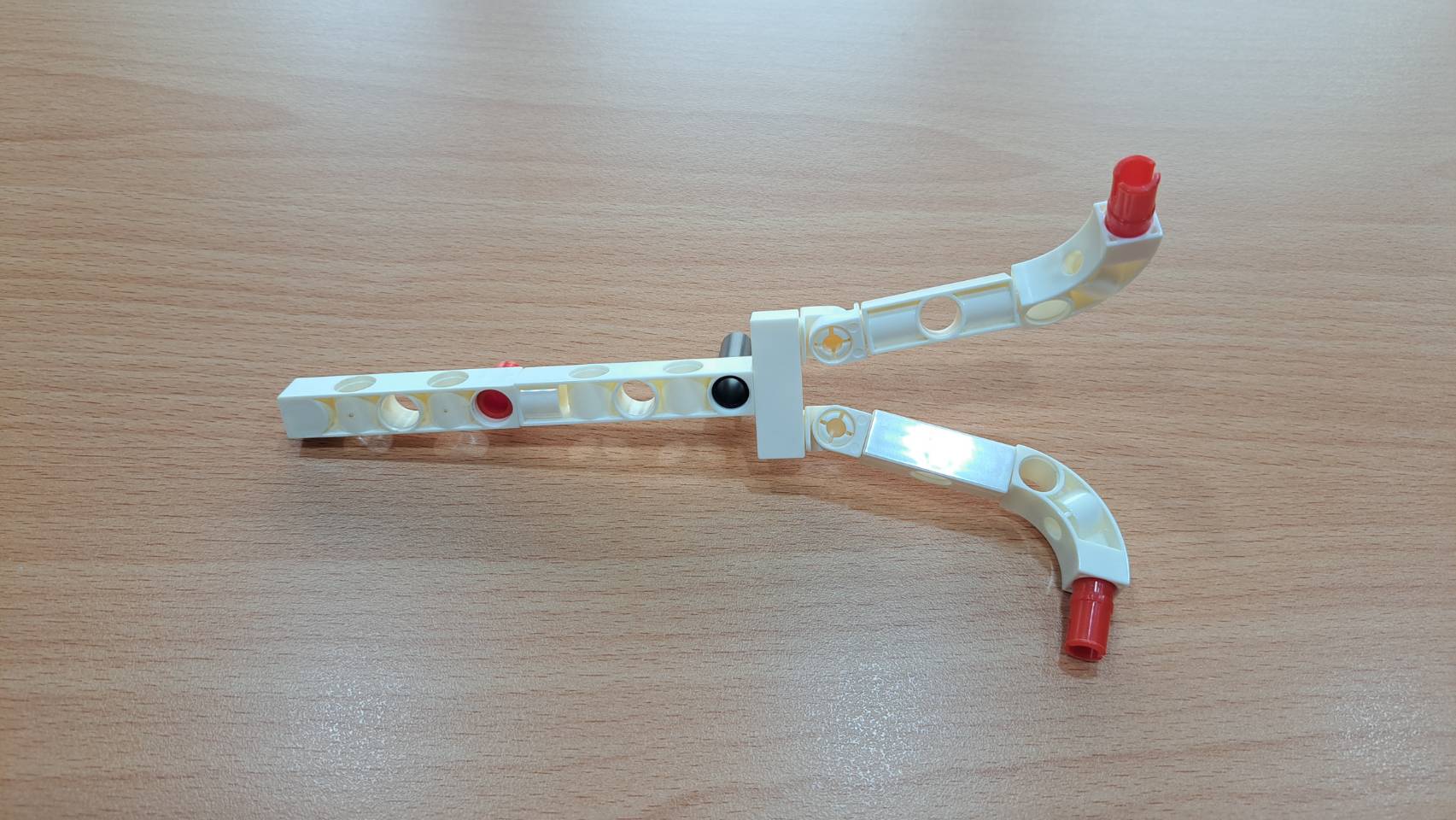

6. 再來是翅膀的結構，我們需要使用3孔長條、5孔長條、5孔超長條、短結合鍵、2凸單孔轉向結合器以及3孔1/4弧長條完成以下兩個部件。

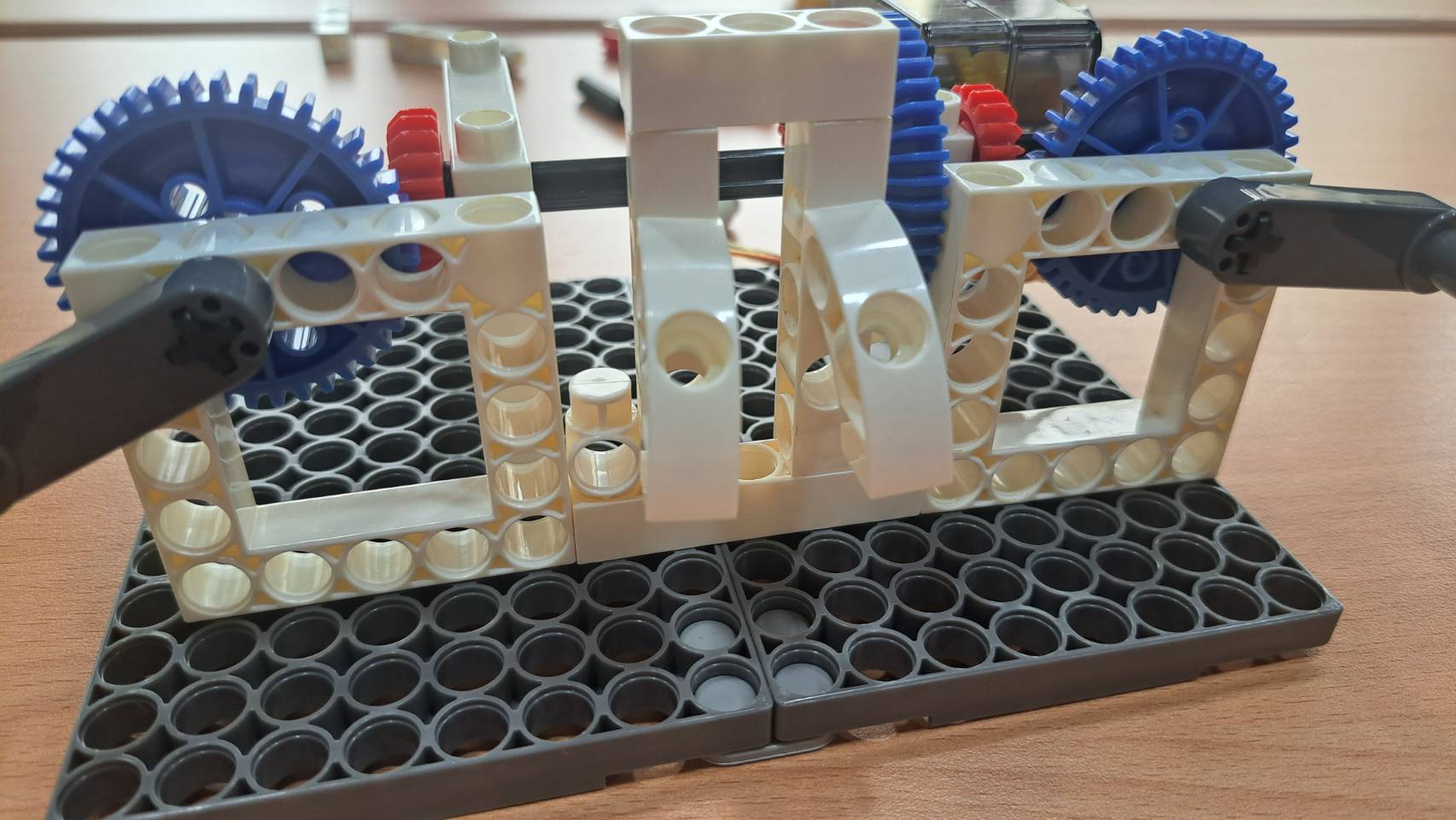

7. 將兩個部件結合，並放置於兩個5X5正方框中間的空位。

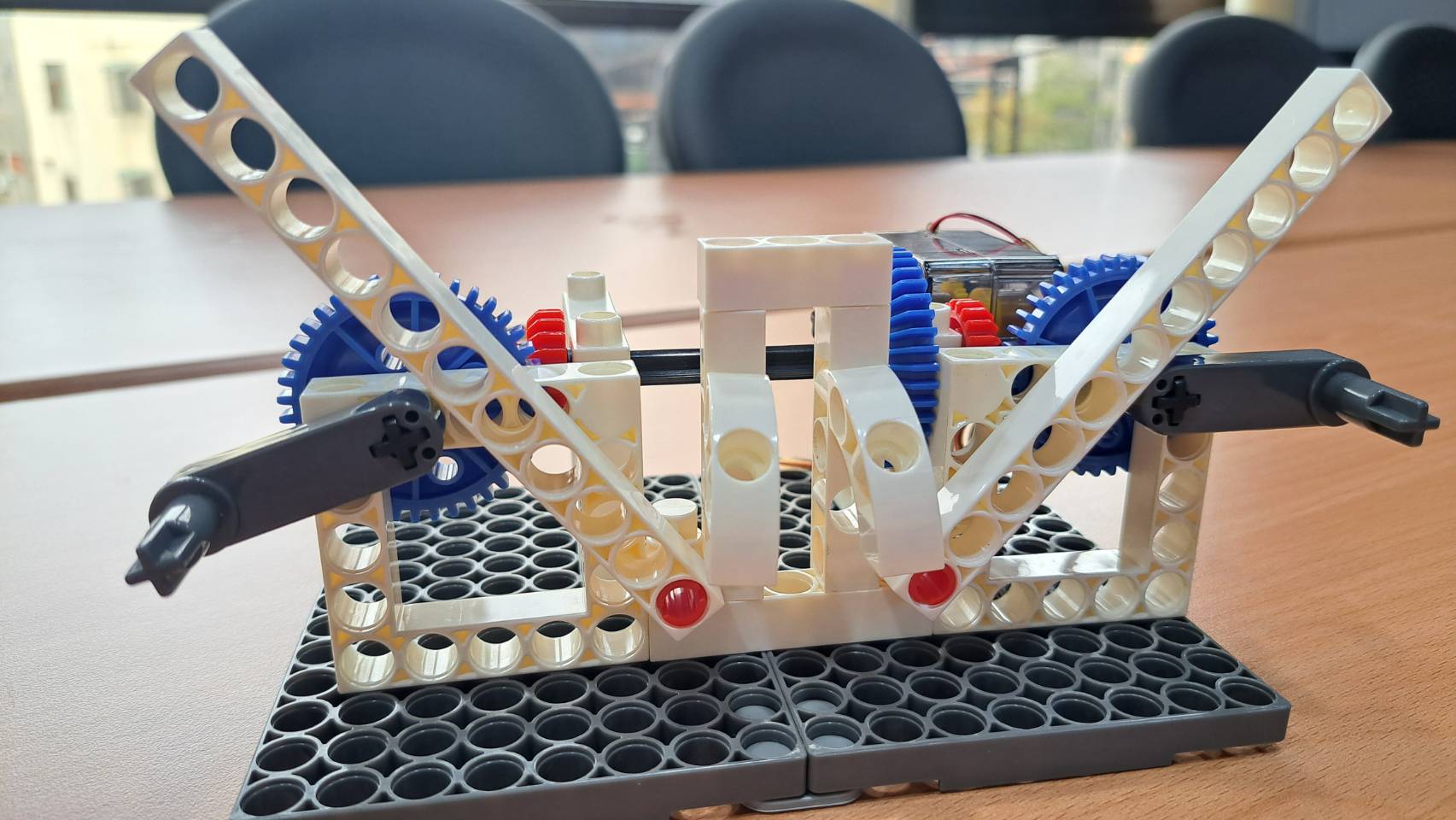

8. 將兩個11孔長條用軸扣鍵安裝在2凸單孔轉向結合器。
注意兩邊的曲軸應高度相同、方向相反

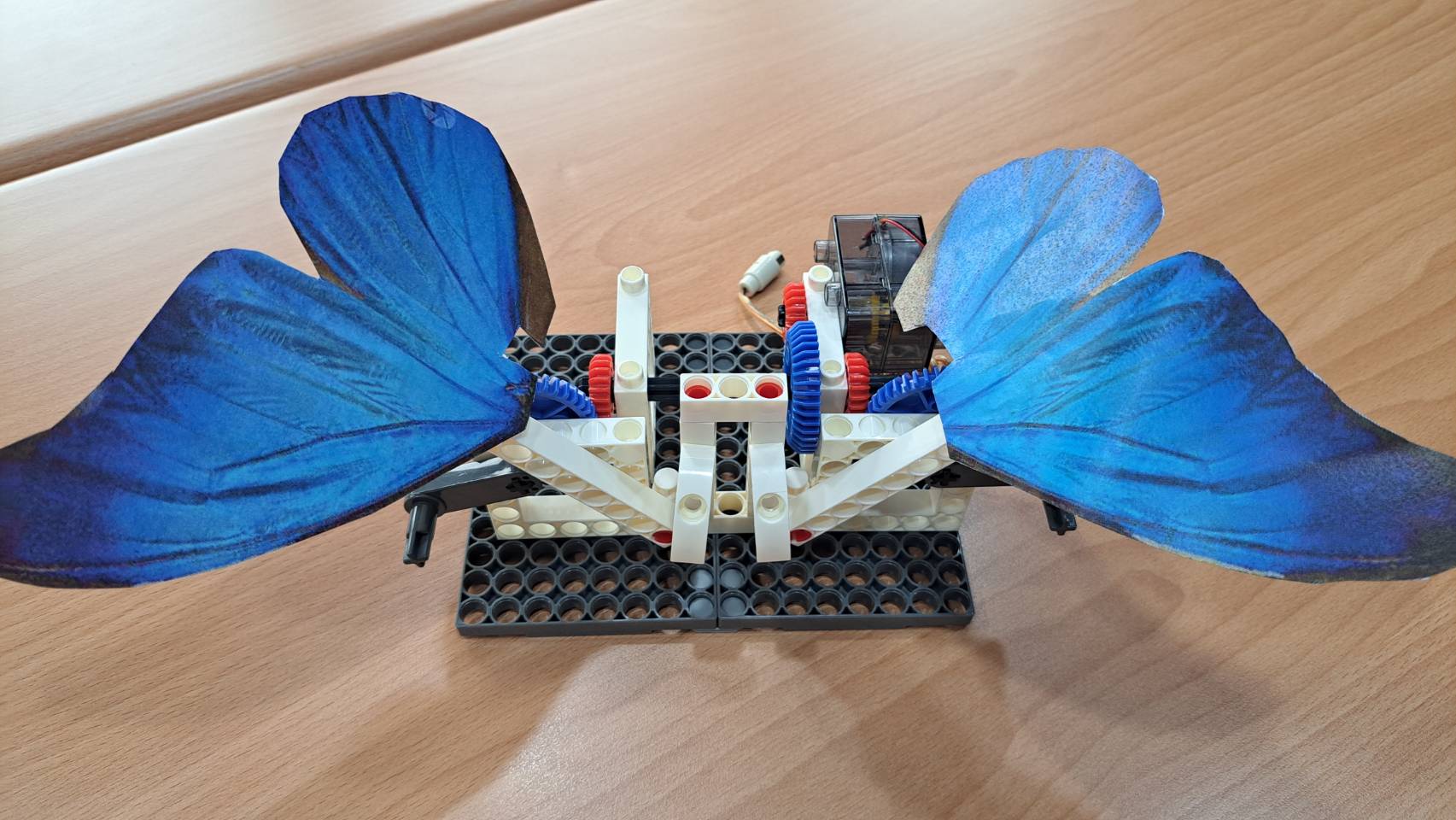

9. 創意時間到！你可以自己繪製或是上網找蝴蝶翅膀的圖片，將其剪下並黏貼在11孔長條上。
10. 最後是蝴蝶的頭部與身體，這部分也能自行發揮設計！

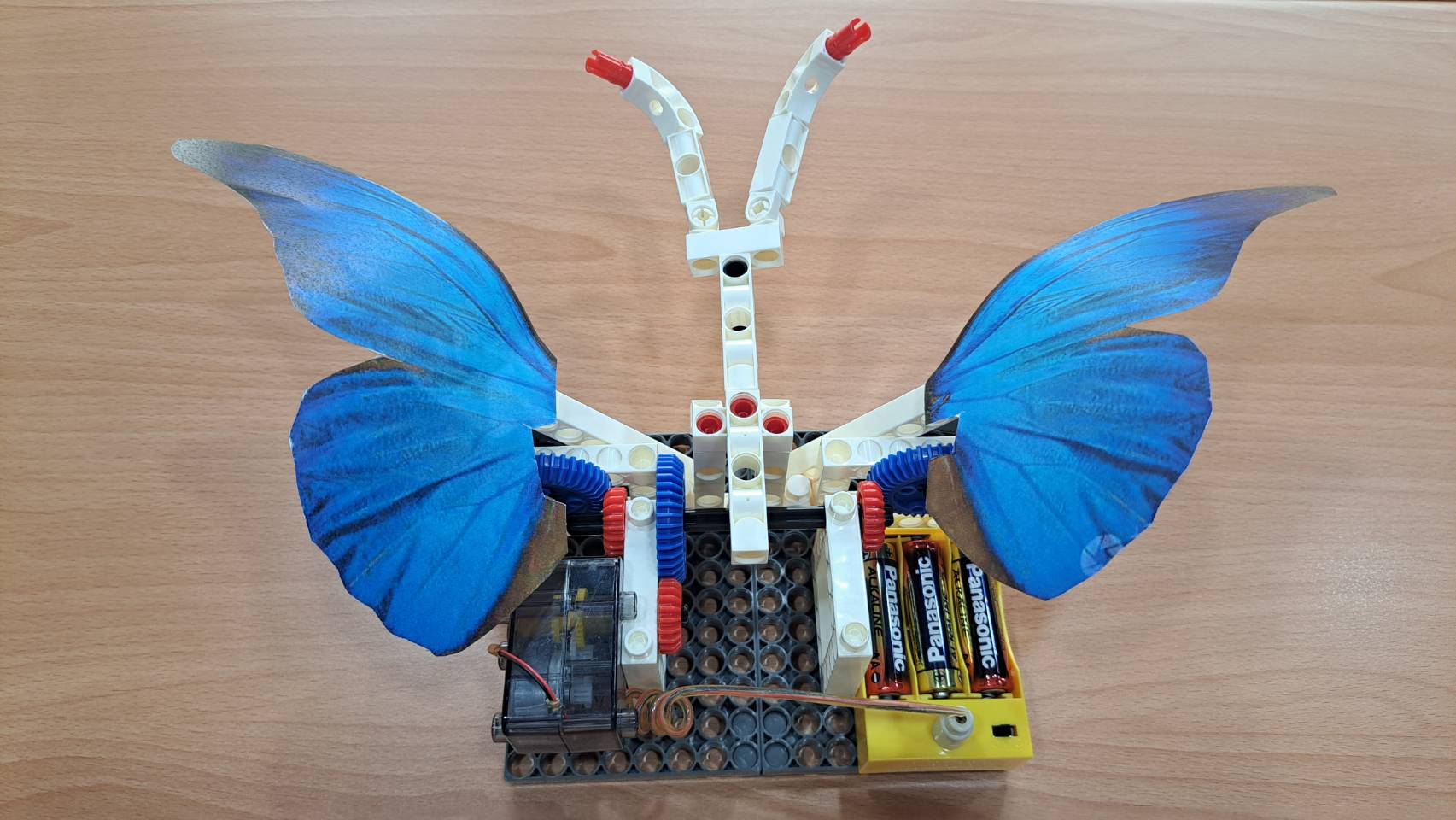

完成後將其放置於模型上，並將馬達連接電池座即可完成！
★玩法
向左或向右開啟電池做的開關，便可欣賞蝴蝶拍動翅膀的效果！
★科學原理
本次使用到的科學原理為「齒輪傳動」
我們都知道齒輪比的大小會影響模型的作動效果，而在模型中共有兩組20T齒輪帶動40T齒輪傳動的結構，一組20T轉動40T會帶來1/2的減速，因此兩組就會產生1/2 x 1/2 = 1/4的減速效果。
這樣的減速效果能放慢翅膀的拍動速度，讓蝴蝶作動更加真實，也能避免過快的轉動速度導致結構損壞！
★後記
本次的模型概念其實參考了#1235R的雨刷模型，當樹懶老師看到雨刷擺上擺下時，心想如果雨刷左右相反、再加上紙卡，是不是就能做出蝴蝶拍動翅膀的感覺？這個模型也因此誕生。
有空時不妨多觀察現有的模型，也許也會有意想不到的靈感喔！
參考資料：
維基媒體專案貢獻者
維基媒體專案貢獻者
課綱參考：
tm-Ⅲ-1 能經由簡單的探究與理解建立模型，且能從觀察及實驗過程中，理解到有不同模型的存在。
綜-3.樂於學習對生活事物充滿好奇與喜好探究之心，體會與感受學習的樂趣，並能主動發現問題及解決問題，持續學習。
自-E-A1 能運用五官，敏銳的觀察周遭環境，保持好奇心、想像力持續 探索自然。
身-中-2-2-2 綜合運用抓、握、扭轉、揉、捏的精細動作。
